Полуавтоматический зубофрезерный модели станок 53В30П

Характеристики
Описание
Наибольший диаметр обрабатываемого изделия, мм
320
Наибольший модуль, мм
6
Наибольшая ширина нарезаемого венца, мм.
220
Мощность главного привода, кВт:
3,2/4,2
Габаритные размеры, мм:
2300х1700х1950
Масса, кг
5100

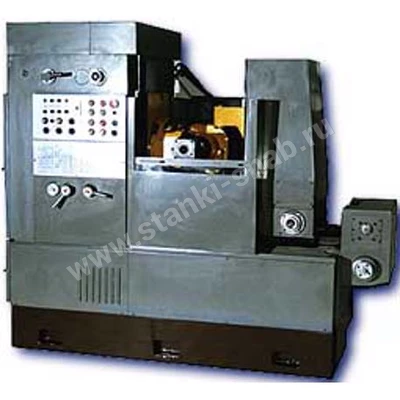

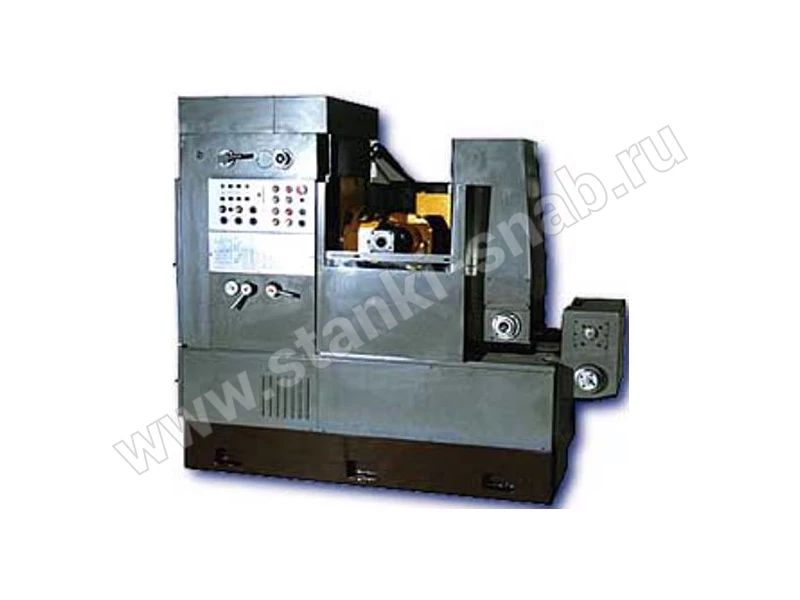

Полуавтоматический зубофрезерный  станок 53В30П

Полуавтоматический универсальный зубофрезерный станок повышенной точности с вертикальной осью изделия предназначен для нарезания шлицевых валов, прямозубых и косозубых цилиндрических колес, а также цепных звездочек и зубчатых секторов червячными фрезами методом обкатки на высоких режимах обработки благодаря жесткости конструкции. На зубофрезерном станке можно производить получистовую обработку зубьев под последующее шевингование и окончательную их обработку.

Кинематическая точность станка обеспечивает обработку зубчатых колес 5-6-й степеней точности.

Расположение составных частей

  1. Станина
  2. Стойка передняя
  3. Короб
  4. Коробка передач
  5. Электрооборудование.
  6. Коробка скоростей
  7. Механизм тангенциальных подач (за отдельную плату)
  8. Салазки суппорта
  9. Суппорт
  10. Стойка задняя
  11. Стол
  12. Механизм радиального врезания
  13. Цилиндр зажима изделия
  14. Смазка стойки
  15. Дифференциал
  16. Гидрокоммуникация
  17. Электродвигатель
  18. Электрооборудование.
  19. Магнитный транспортер стружки
  20. Редуктор
  21. Охлаждение
  22. Бак охлаждения

Повышенная жесткость полуавтомата позволяет вести обработку зубчатых колес методом обкатки со скоростью 70-80 м/мин (вращения инструмента и изделия кинематически связаны). Осевое перемещение фрезы (суппорт 'шифтинг') повышает стойкость инструмента.

Направление подачи может быть встречным и попутным, выборка люфта в винте осевых подач в обе стороны производится автоматически. При обработке колес со спиральными зубьями шпиндель стола получает дополнительный поворот от цепи дифференциала.

© СК «Станкоснаб» –  предлагаем купить недорого полуавтоматический зубофрезерный модели станок 53В30П.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельДиаметр обработкиМощность привода
5А140П (5А140)
Зубодолбежный станок универсальный предназначен для нарезания цилиндрических зубчатых колес с наружным и внутренним зацеплением в условиях единичного и серийного производства. Максимальный диаметр обрабатываемого изделия 500 мм.Мощность главного привода 4/4,5/7,5 кВт.
5004
5М150
Зубодолбежные вертикальные полуавтоматы предназначены для обработки цилиндрических зубчатых колес наружного и внутреннего зацепления.Максимальный диаметр обрабатываемого изделия 800 мм.Мощность главного привода 5/6,3/10 кВт.
8005
5С280
Полуавтомат предназначен для чистовой и черновой обработки зубчатых колес конических и гипоидных передач с круговыми зубьями. Максимальный диаметр обрабатываемого изделия 800 мм.Мощность главного привода 7.5 кВт.
8007.5
5С276
Полуавтомат предназначен для чистовой и черновой обработки прямозубых конических колес в условиях единичного и серийного производства.Максимальный диаметр обрабатываемого изделия 500 мм.Мощность главного привода 4 кВт.
5004
5Б913
Предназначен для чистовой обработки закаленных коротких шлицевых валов, прямозубых и косозубых цилиндрических колес абразивными и алмазными зубчатыми хонами. Максимальный диаметр обрабатываемого изделия 320 мм.Мощность главного привода 2 кВт.
3202
