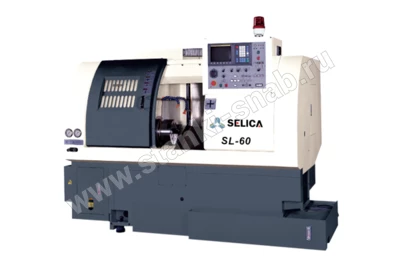

Токарный станок с револьверной головкой SL-60 SL-60L

Характеристики
Комплектация
Описание
Модели
SL-60 / SL-60L
Диаметр обработки над станиной, мм
510
Диаметр обработки над суппортом, мм
320
Максимальная обрабатываемая длина, мм
320
Максимальный диаметр прутка, мм
60
Диаметр отверстия шпинделя, мм
75
Конус шпинделя
А2-6
Скорость шпинделя, об/мин
45-3500
Мощность двигателя шпинделя, кВт
15
Количество инструментальных блоков, шт
12(8)
Перемещение по осям X/Z, мм
171/360(550)
Скорость быстрых перемещений X/Z, м/мин
16 / 20
Время индексирования револьверной головки, сек
0,3
Угол наклона станины
30°
Тип направляющих
Линейные
Конус пиноли
МТ4
Перемещение задней бабки мм
100
Шпиндельный патрон, дюйм
8''
Диаметр токарного инструмента, мм
20
Диаметр расточного инструмента, мм
32
Диаметр ШВП, мм
32
Мощность гидравлического двигателя, кВт
1,5
Мощность двигателя СОЖ, кВт
3,5
Общая потребляемая мощность, КВА
32
Объём бака СОЖ, Л
120
Габариты станка, мм
2475x1605x1910 / 2780x1625x1948
Масса станка, кг
2800/3200

Стандартная комплектация:

  • Блок СОЖ
  • Защита от разбрызгивания
  • Гидравлическая револьверная головка
  • Задняя бабка
  • Обдув через патрон
  • Проставочные блоки
  • Инструментальный ящик
  • Руководства оператора

Опциональная

  • Устройство для предварительной настройки инструмента
  • Конвейер удаления стружки и корзина
  • Конвейер деталей
  • Уловитель деталей
  • СЕ подготовка
  • Стабилизатор
  • Трансформатор
  • Гидравлический податчик
За дополнительную плату может быть доукомплектован

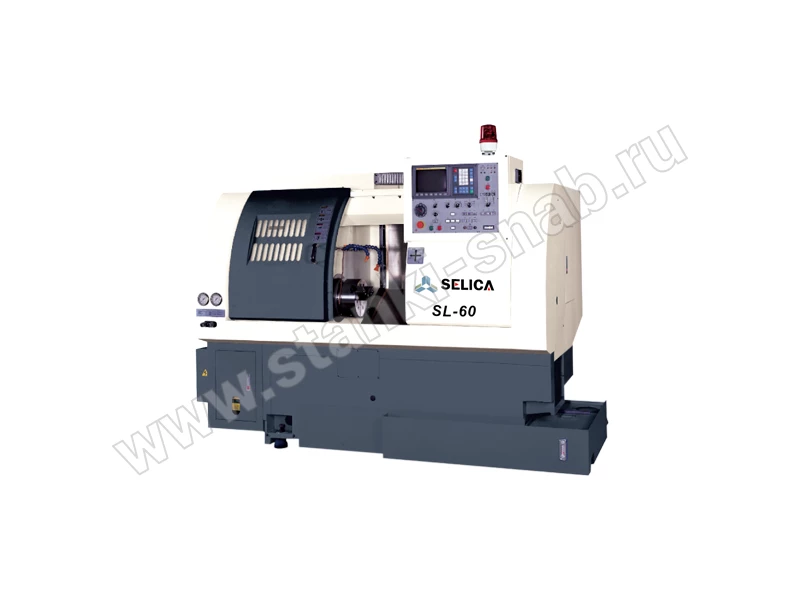

Токарный станок с револьверной головкой SL-60 SL-60L

Токарный станок с револьверной головкой SL-60 SL-60L как правило используется в серийном производстве. Он характеризуется высокой технологичностью и производится согласно установленным требованиям и стандартам. При его изготовлении  использовались  высококачественные материалы, что обеспечивает надежность и долговечность. Это также позволяет производить детали высокого качества.

Данная модель включает следующие элементы:

  • трехкулачковый патрон;
  • револьверную головку;
  • заднюю бабку;
  •  шпиндель.

Каждый из них  отличается надежностью и прочностью, что исключает любые сбои в работе.

Преимущества и особенности оборудования

Токарный станок с револьверной головкой SL-60 SL-60L имеет свои преимущества.

  1. Широкой сферой применения. Он выполняет фрезерование, сверление, нарезание резьбы. Это преимущества обеспечивают еще и экономичность, так как он заменяет несколько стандартных моделей.
  2. Возможностью обработки изделий, отличающихся следующими параметрами. Длина заготовки  320 мм, диаметр – 60 мм.
  3. Надежностью. Изготовление оборудование производилось согласно требованиям и стандартам, прописанным в ГОСТе, что гарантирует отменное функционирование.
  4. Точностью обработки до микрон. В результате оператор получает изделия, которые соответствуют всем параметрам.
  5. Автоматизацией всех процессов. Все операции выполняются максимально быстро и качественно.

Оборудование функционирует на протяжении длительного времени без сбоев и не требует особых условий обслуживания, что гарантирует удобство эксплуатации.

Описание узлов





© СК «Станкоснаб» –  предлагает купить недорого  токарный станок с револьверной головкой SL-60 SL-60L.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельДлина обрабатываемого изделияДиаметр обработки над станинойМощность привода
SY-42 SY-60
Максимальный обрабатываемый диаметр главным шпинделем 42 /60 мм;Максимальная обрабатываемая длина 130 мм.; Мощность двигателя шпинделя 7.5 кВт.
130
SH-900
Диаметр обработки над станиной 1030 мм;Диаметр обработки над суппортом 900 мм.;Максимальная обрабатываемая длина 1300, 2000, 2900, 3900, 5080 мм.; Мощность двигателя шпинделя 30 / 37 (37 / 45)кВт + 2х скоростная коробка
50801030
SH-700
Диаметр обработки над станиной 900 мм;Диаметр обработки над суппортом 700 мм.;Максимальная обрабатываемая длина 1300, 2000, 2900, 3900, 5000 мм.; Мощность двигателя шпинделя 30 / 37 (37 / 45)кВт + 2х скоростная коробка
5000900
SH-680
Диаметр обработки над станиной 850 мм;Диаметр обработки над суппортом 680 мм.;Максимальная обрабатываемая длина 630,1130,1630,2130,3062 мм.; Мощность двигателя шпинделя 18,5 / 22 (30 / 37) кВт.
3062850
SH-550
Диаметр обработки над станиной 750 мм;Диаметр обработки над суппортом 550 мм.;Максимальная обрабатываемая длина 630,1130,1630,2130,3062 мм.; Мощность двигателя шпинделя 18,5 / 22 кВт
3062750
SH-75МL SH- 90МL
Диаметр обработки над станиной 670 мм;Диаметр обработки над суппортом 400 мм.;Максимальная обрабатываемая длина 1100 мм.; Мощность двигателя шпинделя 18,5 / 22 кВт
11006707.5
SH-75М SH- 90М
Диаметр обработки над станиной 670 мм;Диаметр обработки над суппортом 400 мм.;Максимальная обрабатываемая длина 540 мм.; Мощность двигателя шпинделя 18,5 / 22 кВт
5406707.5
SH-75L SH- 90L
Диаметр обработки над станиной 670 мм;Диаметр обработки над суппортом 520 мм.;Максимальная обрабатываемая длина 1100 мм.; Мощность двигателя шпинделя 18,5 / 22 кВт
11006701.5
SH-75 SH- 90
Диаметр обработки над станиной 670 мм;Диаметр обработки над суппортом 520 мм.;Максимальная обрабатываемая длина 610 мм.; Мощность двигателя шпинделя 18,5 / 22 кВт
6106701.5
SL-42
Диаметр обработки над станиной 510 мм;Диаметр обработки над суппортом 320 мм.;Максимальная обрабатываемая длина 320 мм.; Мощность двигателя шпинделя 7,5 / 15 ОПЦ кВт
3205101.5
SС-42Т
Диаметр обработки над станиной 200 мм;Диаметр обработки над суппортом 140 мм.; Мощность двигателя шпинделя 5.5 кВт
1400.75
SD-32
Диаметр обработки над станиной 500 мм;Диаметр обработки над суппортом 100 мм.;Максимальная обрабатываемая длина 100 мм.; Мощность двигателя шпинделя 3,7 кВт
1005000.75
