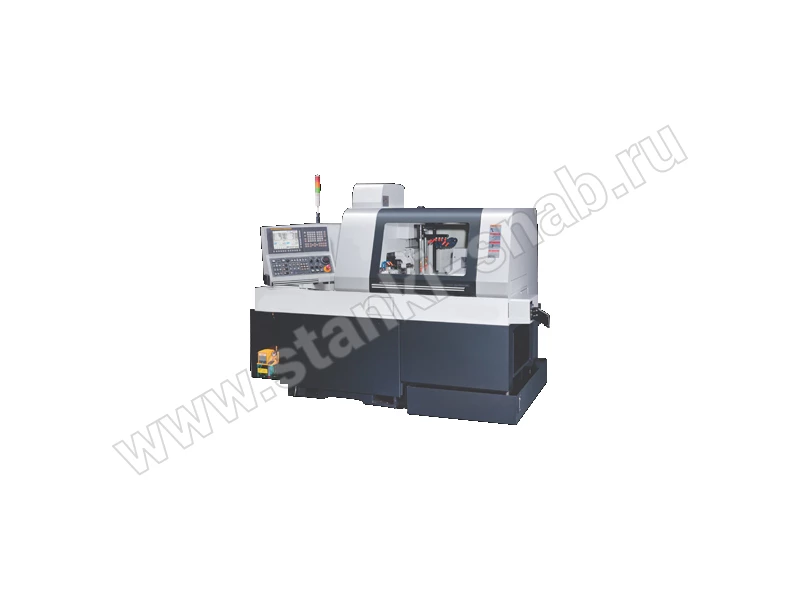

Токарный автомат продольного точения SS-42A

Характеристики
Комплектация
Описание
Максимальный диаметр обработки главного шпинделя, мм
42
Максимальный обрабатываймый диаметр противошпинделя, мм
42
Максимальная длина обработки, c фиксированной направляющей втулкой, мм
350
Максимальная длина обработки, c вращающейся направляющей втулкой, мм
310
Максимальный диаметр сверления главного шпинделя, мм
13
Максимальный диаметр нарезаемой резьбы главного шпинделя
М10
Максимальный ø сверления приводным инструментом, мм
10
Максимальная резьба нарезаемая приводным инструментом
М6
Количество позиций инструмента для наружной обработки, шт
5
Количество позиций инструмента для внутренней обработки, шт
5
Количество инструментальных позиций для радиальной обработки
6/ER-16*2+ER20*4
Число осей управления
8
Диаметр отверстия шпинделя, мм
55
Частота вращения шпинделя, об/мин
6000
Скоростное перемещение x/z, м/мин
24
Мощность двигателя радиальной обработки, кВт
1,6
Мощность двигателя главного шпинделя, кВт
7,5
Мощность двигателя по осям X1/Z1/Y1, кВт
1.4/0,75
Мощность двигателей осей X2/Z2, кВт
0,75
Потребляемая мощность, кВт
30
Габариты (ДхШхВ), мм
3106*1690*2100
Вес станка, кг
4920

Стандартная комплектация:

  • ЧПУ: FANUC 32i-B (главный/противошпиндель, ось С)
  • Оправка внешней обработки, 6 инструментов
  • Оправка внутренней обработки, 5 инструментов
  • Оправка поперечной обработки, 5 инструментов
  • Уловитель частей и конвейер
  • Инструментальный ящик
  • Блок освещения
  • Оправка крепления муфты
  • Серво двигатель шпинделя
  • Главный шпиндель
  • Блок системы СОЖ
  • Электронный блок проверки СОЖ
  • Блок проверки отрезания заготовки
  • Масляный шприц
  • Противошпиндель
  • Оправка противошпинделя
  • Оправка крепления инструмента в противошпинделе
  • Вращающаяся оправка в противошпинделе
  • 3-х позиционная оправка Ø10мм в противошпинделе
  • Захват патрона
  • Защита зоны обработки с блоком блокировки панели
  • Направляющая втулка
  • Цанговый патрон шпинделя
  • Руководства оператора.
За дополнительную плату может быть доукомплектован

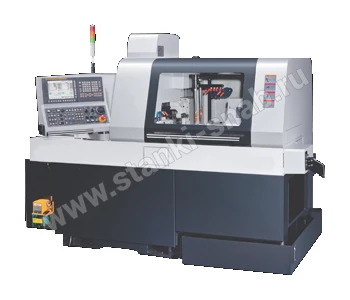

 Токарный автомат продольного точения SS-42A

Обратитесь в СК «Станкоснаб» для того, чтобы быстро и недорого приобрести качественное металлообрабатывающее оборудование по самой выгодной цене! Представленный  станок отличается отменными эксплуатационными характеристиками, так как его разработка происходила с учетом всех современных требований. Конструктивные особенности модели соответствуют высоким европейским стандартам. Вы можете убедиться в качестве, ознакомившись с его основными техническими характеристиками. Кроме того, у нас в наличие есть все необходимые документы и сертификаты, подтверждающие высокий уровень и безопасность оборудования.

Основные особенности модели

Основное назначение данной модели заключается в производстве деталей из холоднотянутого калиброванного прутка, диаметр которого колеблется  от 3 до 42 мм. В силу широкого спектра достоинств и преимуществ, с его помощью можно легко наладить профессиональное серийное производство. Система числового программного управления позволяет гарантировать высокое качество работы. Так, модель имеет следующие достоинства:

  • Высокая точность обработки ;
  • Качественная сборка;
  • использование  высококачественных компонентов;
  • износостойкость.

На сегодняшний день этот станок имеет особую популярность в различных промышленных отраслях. Его активно используют в сфере машиностроения, а также аэрокосмической сфере. Для того чтобы приобрести его сейчас, стоит поторопиться и успеть оформить заказ именно сейчас, когда действует система скидок!

 © СК «Станкоснаб» –  предлагает купить недорого  токарный автомат продольного точения SS-42A.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельДлина обрабатываемого изделияДиаметр обработкиМощность привода
SS-42АBY
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 42 мм.Максимальный диаметр сверления 30 мм.Максимальный диаметр нарезаемой резьбы М16. Мощность двигателя 7.5 кВт.
200427.5
SS-32RB, SS-42RB
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 32/42 мм.Максимальный диаметр сверления 13 мм.Максимальный диаметр нарезаемой резьбы М10. Мощность двигателя 5.5/7.5 кВт.
350327.5
SS-20S
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 20 мм.Максимальный диаметр сверления 10 мм.Максимальный диаметр нарезаемой резьбы М8. Мощность двигателя 3.7 кВт.
200203.7
SS-20
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 20 мм.Максимальный диаметр сверления 10 мм.Максимальный диаметр нарезаемой резьбы М8. Мощность двигателя 3.7 кВт.
200203.7
SS-42АВ SS-32АВ SS-26AB
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 42/32/26 мм.Максимальный диаметр сверления 13 мм.Максимальный диаметр нарезаемой резьбы М10. Мощность двигателя 7.5 кВт.
220327.5
SS-32S SS-32AS
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 42 мм.Максимальный диаметр сверления 30 мм.Максимальный диаметр нарезаемой резьбы М16. Мощность двигателя 7.5 кВт.
220327.5
SS-32A
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 32 мм.Максимальный диаметр сверления 13 мм.Максимальный диаметр нарезаемой резьбы М10. Мощность двигателя 7.5 кВт.
220327.5
SS-20RB
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 20 мм.Максимальный диаметр сверления 10 мм.Максимальный диаметр нарезаемой резьбы М8. Мощность двигателя 2,2/3,7 кВт.
280203.7
SS-20AB
Токарный автомат применяется для изготовления мелких серийных деталей различной сложности, используя в качестве заготовок отрезки фасонного профиля, калиброванного прутка или проволоки,может работать с медными и стальными сплавами.Максимальный диаметр обработки 20 мм.Максимальный диаметр сверления 10 мм.Максимальный диаметр нарезаемой резьбы М8. Мощность двигателя 3.7 кВт.
200203.7
