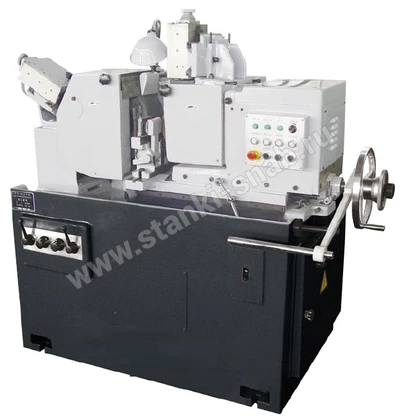

Бесцентрово шлифовальный станок BSH-50А

Характеристики
Описание
Диаметр шлифуемой заготовки «на проход», мм
5-50
Диаметр шлифуемой заготовки «врезное», мм
7-50
Длина шлифуемой заготовки со стандартным люнетом «на проход», мм
120
Длина шлифуемой заготовки со стандартным люнетом «врезное», мм
120
Размер шлифовального круга, мм
400x150x203
Размер подающего круга, мм
300x150x127
Частота вращения шлифовального круга, об/мин
1668
Частота вращение подающего круга, об/мин
20-200 бесступенчато
Угол наклона подающего круга, в вертикальном положении
-2~5
Угол наклона подающего круга, в горизонтальном положении
-0~3
Точность подачи ручного маховика, мм
0,002
Точность подачи правильного устройства, мм
0,01
Высота осевой линии относительно центра шлифовального круга и подающего круга к державке, мм
220
Точность шлифования- круглость, мм
0,002
Точность шлифования — цилиндричность, мм
0,003
Точность шлифования — шероховатость,µm
0,32
Общая мощность, кВт
13,78
Мощность двигателя шлифовального круга, кВт
11
Мощность двигателя подающего круга, кВт
1,5
Общие габариты, мм
1920x1681x1479
Общая масса, кг
2800
Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельМощность приводаДиаметр обработки
BSH-100
Бесцентрово шлифовальный станок:Размер шлифовального круга 500x200x305 мм, Размер подающего круга 350x200x127 мм, Частота вращения шлифовального круга 1250 об/мин, Частота вращение подающего круга 10-200 об/мин бесступенчато, Общая мощность 21,66 кВт
21.66
BSH-80B
Бесцентрово шлифовальный станок:Размер шлифовального круга 500x150x305 мм, Размер подающего круга 300x150x127 мм, Частота вращения шлифовального круга 1300 об/мин, Частота вращение подающего круга 14-180 об/мин бесступенчато, Общая мощность 17 кВт
17

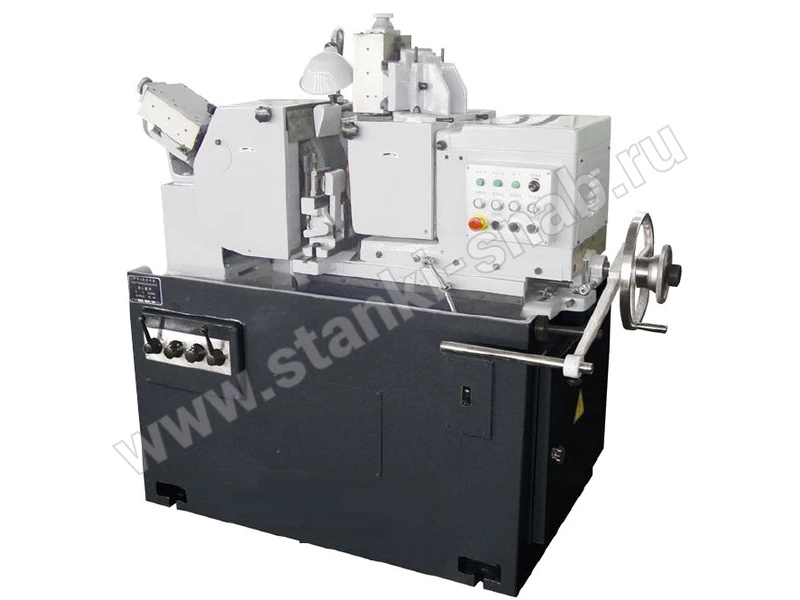

BSH-40B
Бесцентрово шлифовальный станок:Размер шлифовального круга 350х125х127 мм, Размер подающего круга 250х125х75 мм, Частота вращения шлифовального круга 1870 об/мин, Частота вращение подающего круга 20-180 об/мин бесступенчато, Общая мощность 9 кВт
9
3Е185ВМ
Бесцентрово шлифовальный станок с диаметром шлифовального круга 8 ... 160, максимальная длина заготовки 360 мм и мощностью главного привода 37 кВт
37160
3Е184ВМ/АМ
Бесцентрово шлифовальный станок с диаметром шлифовального круга 4 ... 80, максимальная длина заготовки 260 мм и мощностью главного привода 30 кВт
3080
3Е184ШВ
Бесцентрово шлифовальный станок с диаметром шлифовального круга 5 ... 80, максимальная длина заготовки 495 мм и мощностью главного привода 55 кВт
5580
3Е183ВМ/АМ
Бесцентрово шлифовальный станок с диаметром шлифовального круга 2 ... 40, максимальная длина заготовки 170 мм и мощностью главного привода 11 кВт
1140
3Е180В
Бесцентрово шлифовальный станок с диаметром шлифовального круга 0,5 ... 10, максимальная длина заготовки 58 мм и мощностью главного привода 2/2,5 кВт
2.510
