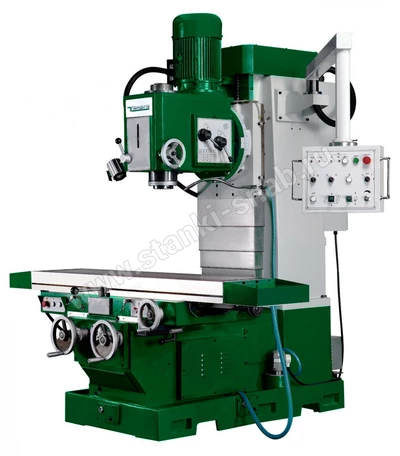

Станок серии CY-7VA, CY-8VA высокой точности с револьверной головкой

Характеристики
Комплектация
Описание
Размер стола, мм
1370-1524х330-360х99
Продольное перемещение, мм
850-1150
Поперечное перемещение, мм
390-500
Вертикальное перемещение, мм
450-500
Скорость вращения шпинделя, об/мин
80-5440 (16 ступеней); 60-4200 (инвертер)
Угол наклона шпинделя, град.
±45°/±90°
Расстояние от шпинделя до плоскости стола, мм
680-690
Габариты, мм
2000-2300х2000х2750-2900
Масса, кг
2700-2900

Стандартная комплектация:

  • Защитный чехол для направляющих
  • Рабочее освещение
  • Инструмент и ящик для инструментов

Дополнительно:

  • Комплект зажимов
  • Фрезерный патрон
  • Зажимной патрон, 6 дюймов
  • Автоматическая подача/механическая подача
  • Привод подъема
  • Насос ОЖ
  • Затяжной винт
За дополнительную плату может быть доукомплектован

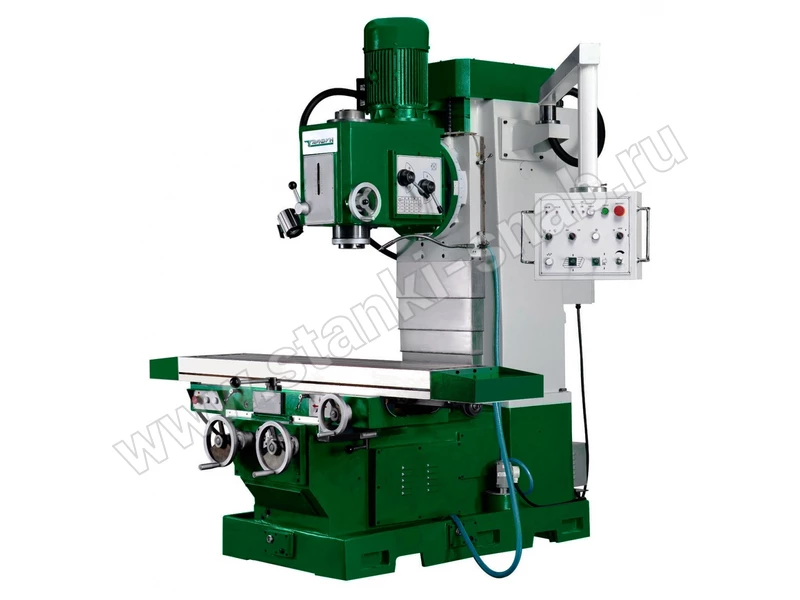

Фрезерный станок высокой точности с револьверной головкой серий CY-7VA, CY-8VA

Данный станок предназначен для фрезеровки, сверления, развёртывания и расточки. Вес моделей CY-7VA, CY-8VA-  до 2,9 т. В комплектацию входят: приборы местного освещения, защитный чехол и  комплект инструментов.

Основные особенности станка

Большой диапазон регулировки оборотов шпинделя позволяет использовать станок для растачивания и сверления. На нем установлен револьверный барабан и система подачи шпинделя. Предусмотрена дополнительная комплектация  для автоматического подвода стола.

Модель располагает системой точной подачи шпинделя, позволяющей работать с углами в 45о и 90о. Данный станок можно применять для обработки несложных корпусных деталей, кронштейнов и т. п. Благодаря наличию поворотного хобота на нем можно использовать фрезы дискового типа.

 Преимущества данного оборудования:

  • высокое качество;
  • возможность обработки комплектующих электротехники;
  • обработка отверстий различных типов.

Чтобы приобрести данный станок, необходимо посетить интернет-сайт компании или связаться по телефону с ее представителями. Все предлагаемое оборудование протестировано и обладает необходимыми сертификатами. Большое разнообразие реализуемой техники дает возможность покупателю реализовать производственные потребности своего предприятия.

© СК «Станкоснаб» –  предлагает купить недорого станок серии CY-7VA, CY-8VA высокой точности с револьверной головкой.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельРазмер стола (ШхД)Мощность привода
6Т13Ф3
Станок фрезерный консольно- вертикальный с ЧПУ размер стола 400 х 1600 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 70...490 мм.Скорость вращения шпинделя 40...2000 об/мин.
3450 х 3970 х 29657.5
XA7140
Диапазон продольно-поперечной и вертикальной подачи 18~627/9мм/мин; Скорость быстрых перемещений 1670 мм/мин.; Размер стола 1400х400 мм.; Расстояние от шпинделя до стола 150~650 мм.;Скорость вращения шпинделя 18-1800 об/мин.
1400х4007.5
FVV-125PD
Вертикально-фрезерный станок с размером стола 1120x260 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 0-440 мм.Скорость вращения шпинделя 40 — 1600 об/мин.
1120x2602.2
FV-251M FV-281 FV-301 V-321M FV-361 FV-401
Вертикальные консольно-фрезерные станки размер стола 250-400х1120-1600 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 580-630 мм.Скорость вращения шпинделя 45-2000 об/мин.
250-400х1120-16004
ВМ127М
Вертикально-фрезерный станок с размером стола 400 х 1600 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 420 мм.Скорость вращения шпинделя 40-2000 об/мин.
400 х 160011
6Т13
Вертикально-фрезерный станок 6т13 с размером стола 400 х 1600 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 70-500 мм.Скорость вращения шпинделя 31,5...1600 об/мин.
400 х 160011
6Т12
Вертикально-фрезерный станок 6т12 с размером стола 320х1250 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 40-450 мм.Скорость вращения шпинделя 31,5...1600 об/мин.
320х12507.5
6К11 и 6К12
Станки вертикальные консольно-фрезерные с размером стола 250-320х1000-1250 мм предназначены для всех видов фрезерных работ, сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов.Скорость вращения шпинделя 16-1600 об/мин.
250-320х1000-12505.5
XW5032C
Станок с поворотной шпиндельной головкой размер стола 1320х320 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 35-435 мм.Скорость вращения шпинделя 58-1710 об/мин.
1320х3204
CY-3S, 3E, 4S, 4E, 4SB, 4EB, 4SA, 4EA, 5EB, 5EA
Фрезерный станок высокой точности с револьверной головкой размер стола 1270x254x90 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 430 мм.Скорость вращения шпинделя 80-5440 об/мин.
1270х254х902.3
CY-6VA, CY-6VB
Фрезерный станок высокой точности с револьверной головкой размер стола 1370х330х99 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 570 мм.Скорость вращения шпинделя 80-5440 (16 ступеней); 60-4200 (инвертер) об/мин.
1370х330х993.7
CY-5VA, CY-5VB
Фрезерный станок высокой точности с револьверной головкой размер стола 1270-1470х254-305х90 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 780 мм.Скорость вращения шпинделя 80-5440 (16 ступеней); 60-420 (инвертер) об/мин.
1270-1470х254-305х903.7
CY-4VA, CY-4VB, CY-4VC
Фрезерный станок высокой точности с револьверной головкой размер стола 1270х254х90 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 400-450 мм.Скорость вращения шпинделя 80-5440 (16 ступеней); 60-4200 (инвертер) об/мин.
1270х254х902.3
CY-3VA
Фрезерный станок высокой точности с револьверной головкой размер стола 1270x254x90 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 70-500 мм.Скорость вращения шпинделя 80-5440 об/мин.
1270x254x902.3
CY-2VA, CY-2VB
Фрезерный станок высокой точности с револьверной головкой размер стола 1067х230/1244х230 мм.предназначен для выполнения фрезерных, сверлильных и расточных работ. Расстояние от шпинделя до плоскости стола 440 мм.Скорость вращения шпинделя 80-5440 (16 ступеней); 60-4200 (инвертер) об/мин.
1067х230/1244х2302.3
