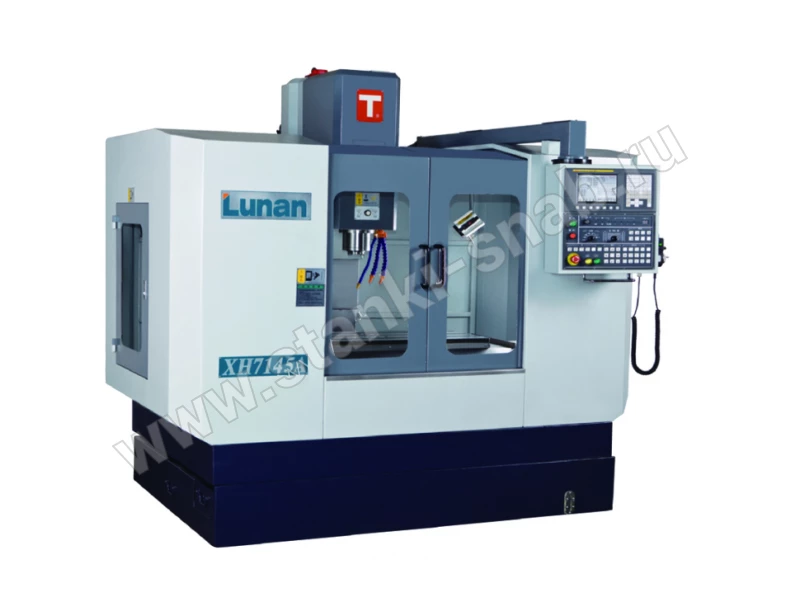

Вертикальный фрезерный обрабатывающий центр XH7145A

Характеристики
Комплектация
Описание
Размер рабочего стола, мм
1000x450
Крепежные пазы на рабочем столе (ширина/кол-во/расстояние между пазами), мм
5-18-80
Тип конуса шпинделя
BT40
Перемещение по оси Х, мм
700
Перемещение по оси Y, мм
800
Перемещение по оси Y, мм
450
Максимальная нагрузка на стол, кг
600
Мощность электродвигателя, кВт
5.5/7.5
Расстояние от торца шпинделя до центра стола, мм
120 – 620
Максимальная частота вращения шпинделя, об/мин
8000
Расстояние от шпинделя до колонны, мм
460
Величина подачи при обработке, мм/мин
1-5000
Быстрые перемещения по осям X/Y/Z, м/мин
12
Количество позиций в инструментальном магазине
16
Максимальный вес инструмента, кг
6
Максимальный диаметр инструмента, мм
Φ80x130
Максимальная длина инструмента, мм
300
Габаритные размеры, мм
2500x2000x2450
Масса станка, кг
3500

Стандартная комплектация

  • X, Y, Z прямоугольные направляющие;
  • Система ЧПУ FANUC 0i mate-MD;
  • Защита зоны резания кабинетного типа;
  • магазин инструментов барабанного типа – на 16 инструментов;
  • автоматическая смазка по заданным временным промежуткам;

Опции

  • магазин инструментов манипуляторного типа – на 24 инструмента
  • СОЖ через шпиндель
  • Автоматическая система удаления стружки



За дополнительную плату может быть доукомплектован

  Вертикальный фрезерный обрабатывающий центр XH7145A

Фрезерный обрабатывающий центр с ЧПУ может адаптироваться к различным условиям работы, а также  производить как грубую обработку деталей, так и чистовую. В дополнении к фрезерованию, этот станок используется для завершающего сверления, нарезания резьбы, расточных работ и различных других процессов.

© СК «Станкоснаб» –  предлагает купить недорого вертикальный фрезерный обрабатывающий центр XH7145A.



Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельРазмер стола (ШхД)Мощность привода
LV-1600
Вертикальный обрабатывающий центр с размером стола 1800х850 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 150-850 мм. Максимальная частота вращения шпинделя 6000 об/мин. Мощность электродвигателя 15/18,5 кВт
1800х85015
PV-1100
Вертикальный обрабатывающий центр с размером стола 1200х600 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 150-760 мм. Максимальная частота вращения шпинделя 10000 об/мин. Мощность электродвигателя 11/15 кВт
1200х60011
PV-1300
Вертикальный обрабатывающий центр с размером стола 1400х600 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 150-760 мм. Максимальная частота вращения шпинделя 10000 об/мин. Мощность электродвигателя 11/15 кВт
1400х60011
MV-2000
Вертикальный обрабатывающий центр с размером стола 2100х800 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 200-1020 мм. Максимальная частота вращения шпинделя 10000 об/мин. Мощность электродвигателя 15/18,5 кВт
2100х80015
MV-1400
Вертикальный обрабатывающий центр с размером стола 1500х620 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 150-760 мм. Максимальная частота вращения шпинделя 10000 об/мин. Мощность электродвигателя 11/15 кВт
1500х62011
LV-1800
Вертикальный обрабатывающий центр с размером стола 1900х850 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 150-850 мм. Максимальная частота вращения шпинделя 6000 об/мин. Мощность электродвигателя 15/18.5 кВт
1900х85015
AV-1600
Вертикальный обрабатывающий центр с размером стола 1700х620 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 120-820 мм. Максимальная частота вращения шпинделя 10000 об/мин. Мощность электродвигателя 11/15 кВт
1700х62011
XV-850
Вертикальный обрабатывающий центр с размером стола 1000х460 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 100-710 мм. Максимальная частота вращения шпинделя 10000 об/мин. Мощность электродвигателя 7,5/11 кВт
1000х4607
MLV7134
Вертикальный обрабатывающий центр с размером стола 940х340 мм. предназначен для выполнения точной фрезерной обработки.Расстояние от торца шпинделя до центра стола 120-570 мм. Максимальная частота вращения шпинделя 100-8000 об/мин. Мощность электродвигателя 3,7 кВт
940х3403.7
SHV-1500
Основные технические параметры Значение Рабочий ход,мм Х ось 1500 У ось 750Z ось 700 Шпиндель Конус Вт 40 Привод Ременный тип/прямой тип Двигатель 7,5/11 Охлаждение Масляное Рабочие подачи Скоростная подача х, м/мин 30 Скоростная подача у, м/...
1500*7507.5
SWM-6
Основные технические параметры Значение Рабочий ход, мм Х ось 500 У ось 600Z ось 400 Шпиндель Двигатель, кВт 8,5 Количество инструментов 20 МАХ размер инструмента Ø 12х150 мм (длина)МАХ вес, кг 1,5 Диапазон скорости реза, мм/мин1~15000Скорост
530х6308.5
SHV-850
Основные технические параметры Значение Рабочий ход,мм Х ось 850 У ось 550Z ось 580 Шпиндель Конус Вт 40 Привод Ременный тип/прямой тип Двигатель 7,5/11 Охлаждение Масляное Рабочие подачи Скоростная подача х, м/мин 30 Скоростная подача у, м/
1020*55020
SHV-1300
Скоростная подача х, 30 м/мин .Скоростная подача у, 30 м/мин.Скоростная подача z, 24 м/мин.Диапазон режущей подачи, 1-15000 мм/мин.Мощность двигателя fanuc х/у/z,4/4/7 кВт.
1300*75030
VMC800
Перемещения рабочего стола (x,y,z), 800x460x500 мм.; Расстояние от торца шпинделя до поверхности стола, 150-650 мм.;Скорости быстрых перемещений 30/30/24мм/мин;Скорости рабочих подач 2-10000 мм/мин; Мощность двигателя шпинделя AC 7.5 кВт.
800x4607.5
XH7146
Вертикально-фрезерный обрабатывающий центр является оборудованием, позволяющим свести к минимуму отходы производства, а также брак, максимально повысив эффективность работ. Размер стола 800x460 мм. Расстояние от торца шпинделя до центра стола 150 — 650 мм. Максимальная частота вращения шпинделя 6000 об/мин. Мощность электродвигателя 7.5 кВт
800x4607.5
