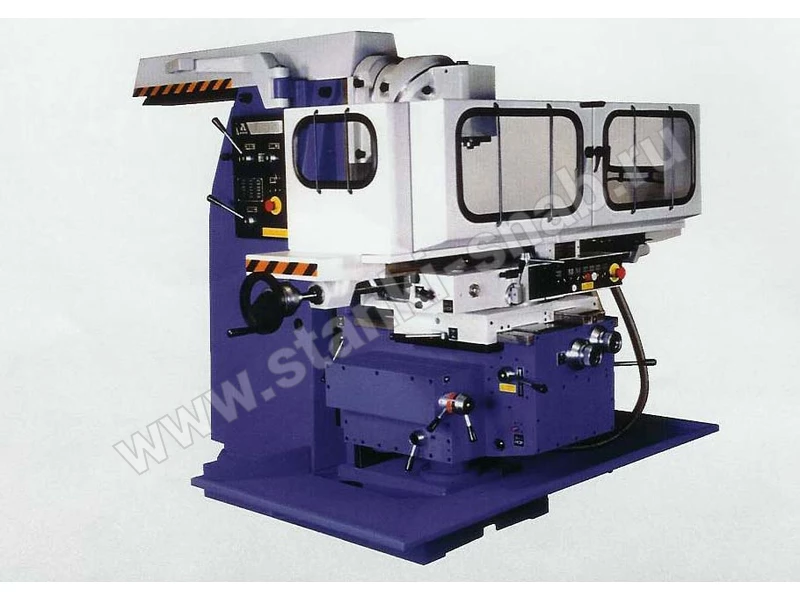

Универсальный фрезерный станок FU

Характеристики
Описание
Размер стола, мм
250-400х1120-1600
Продольное перемещение, мм
820-1250
Поперечное перемещение, мм
280-360
Вертикальное перемещение, мм
410-460
Расстояние от оси шпинделя до плоскости стола, мм
440-490
Габариты, мм
2330-2620х2610-3590х1650-1780
Масса, кг
1975-2025
Мощность привода, кВт
4-7,5

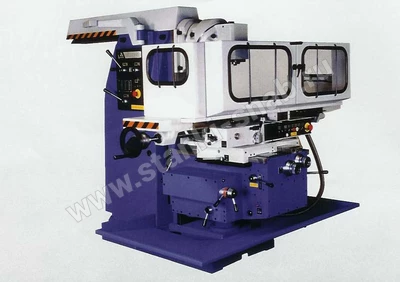

Универсальный фрезерный станок  FU

Универсальные консольно — фрезерные станки серии “FU” предназначены для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез.

На станках можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Станки могут осуществлять автоматический маятниковый цикл и полуавтоматические линейные циклы.

Технологические возможности станков могут быть расширены с использованием вертикальной фрезерной головки, универсальной фрезерной головки, универсального делительного аппарата, круглого делительного стола, долбежной головки, аппарата для нарезания гребенок и других приборов и приспособлений.

Модернизация: FU — пульт управления с джойстиком для управления перемещений по осям, бесступенчатое изменение подачи и/или оборотов шпинделя посредством приводов с частотным регулированием, возможна установка цифровой индикации.

Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.

Технические характеристики станков универсальных фрезерных FU

Наименование параметраFU-251MFU-281FU-301FU-321MFU-361FU-401
Рабочая поверхность стола, мм 250x1120 280x1200 300x1250 320x1350
(1600)
360x1500
(1600)
400x1600
Т-образные пазы, их количество и размеры, мм 3x14 5x14 5x14 5х18 5х18 5х18
Угол поворота стола влево и вправо, ° 45 45 45 45 45 45
Продольный ход стола, мм 820 900 950 1000(1250) 1150(1250) 1250
Поперечный ход стола, мм 280 280 320 360 360 360
Вертикальный ход стола, мм 410 410 410 460 460 460
Расстояние от оси шпинделя до рабочей поверхности стола, мм 440 440 440 490 490 490
Передний конец горизонтального шпинделя ISO 40 ISO 40 ISO 40 ISO 50 ISO 50 ISO 50
Мощность главного двигателя, кВт 4 4 5,5 7,5 7,5 7,5
Габаритные размеры, кг 2330х2610
х1650
2330х2770
х1650
2330х2870
х1650
2620х3090
(3590)х1780
2620х3090
(3590)х1780
2620х3590
х1780
Масса, кг 1975 2000 2025 1975 2000 2025

 © СК «Станкоснаб» – предлагает купить недорого универсальный фрезерный станок FU.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельРазмер стола (ШхД)Мощность привода
6Т83Г
Станок горизонтальный -фрезерный с размером стола 1600x400 предназначен для фрезерных работ на деталях из черных и цветных металлов, их сплавов и пластмасс. Мощность привода 11/3 кВт
1600x40011
6Т82Г
Станок горизонтальный -фрезерный с размером стола 1250х320 предназначен для фрезерных работ на деталях из черных и цветных металлов, их сплавов и пластмасс. Мощность привода 7,5/3 кВт
1250х3207.5
6К81Г и 6К82Г
Станок горизонтальный консольно-фрезерный с размером стола 250-320х100-1250 предназначен для фрезерных работ на деталях из черных и цветных металлов, их сплавов и пластмасс. Мощность привода 5,5 кВт
