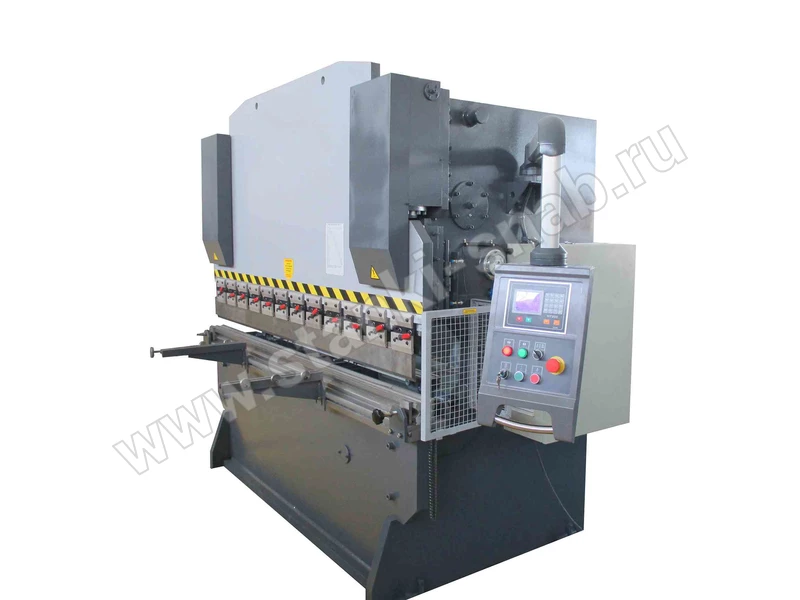

Листогибочный гидравлический пресс ЛГ1430 с ЧПУ НТ-200

Цена:
2 235 000 руб.
В наличии

Аналог: ИБ1430, ИР1330


Уточнить цену
Купить в лизинг
Калькулятор гибки
Информация о доставке

Версия для печати


Характеристики
Описание
Усилие пресса номинальное, кН
1000
Рабочая длина, мм
2500
Расстояние между стойками, мм
2050
Глубина зева, мм
320
Ход ползуна, мм
150
Регулировка хода ползуна, мм
100
Просвет, мм
330
Скорость закрытия, мм/сек
45
Скорость прессования, мм/сек
10
Скорость открытия, мм/сек
45
Мощность двигателя насоса, кВт
7,5
Ход заднего упора, мм
600
Габариты, мм (Д*Ш*В)
2600*1600*2200
Система управления
Контроллер НТ200
Вес, кг
5200

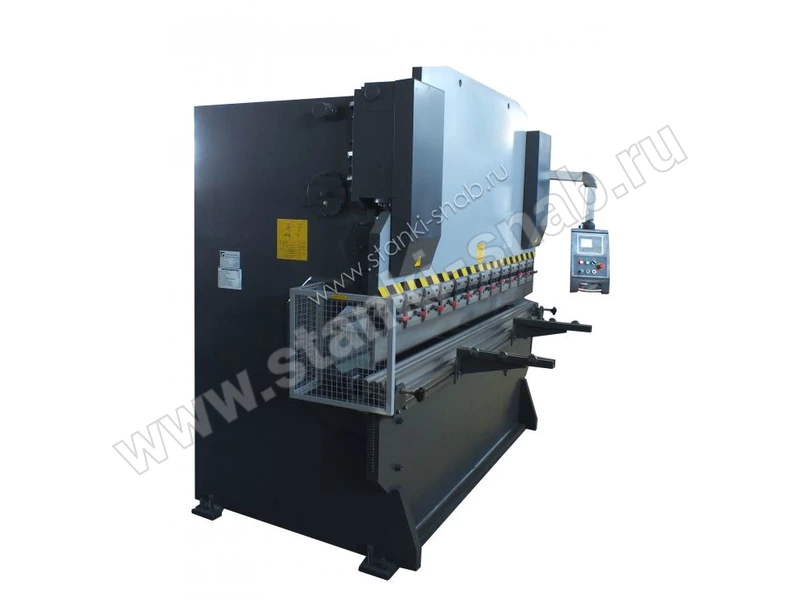

 Листогибочный гидравлический пресс ЛГ1430 с ЧПУ НТ-200

 Листогибочные гидравлические прессы серии «ЛГ», имеют жесткое соединение двух силовых гидроцилиндров для синхронизации их работы. Конструкцией прессов является прочная жесткая рама, сваренная из стальных листов и прошедшая термообработку для снятия напряжений. Мощные гидроцилиндры и современная гидравлическая система «OMG» (США), позволяет производить операции гибки листа с высокой скоростью и с высокой точностью. Листогибы оснащены системой ЧПУ «НТ-200», которая позволяет управлять двумя осями Х и Y.

Листогибочный пресс  с этим же усилием  сможем изготовить для гибки листа от 1600 мм и далее 2000 мм, 2500 мм, 3200 мм и 4000 мм.

Если же вам нужна гибка металлического листа на большую длину, то это возможно при работе двух или даже трех листогибочных прессов в тандеме.

Это продукция выставлена в следующем разделе. Тандемы

Все наши листогибочные прессы оснащаются по желанию заказчика

Числовым Программным Управлением / ЧПУ.

Популярными на листогибах стали такие  промышленные системы  ЧПУ

как DELEM, CYBELEC, ESA KVARA, FANUC, SIEMENS, HEIDENHAIN, EDGE, ESTUN  и др.

Особенности гидравлических листогибочных прессов серии «ЛГ»

  • Лучшее соотношение «Цена – качество»
  • Высокая производительность, высокая точность гибки.
  • Простота настройки, и использования.
  • Безопасность выполнения работ.

Общий вид пресса с обозначением составных частей



  1. Станина
  2. Балка гибочная
  3. Стол
  4. Стабилизатор
  5. Цилиндры
  6. Гидроагрегат
  7. Мотор-редуктор регулировки расстояния между столом и ползуном
  8. Механизм задних упоров
  9. Пуансон
  10. Матрица
  11. Передний упор
  12. Счетчик положения заднего упора
  13. Блок концевых выключателей
  14. Устройство цифровой индикации УЦИ (регулирование межштампового пространства)
  15.  Шкаф управления электрический.
  16. Манометр

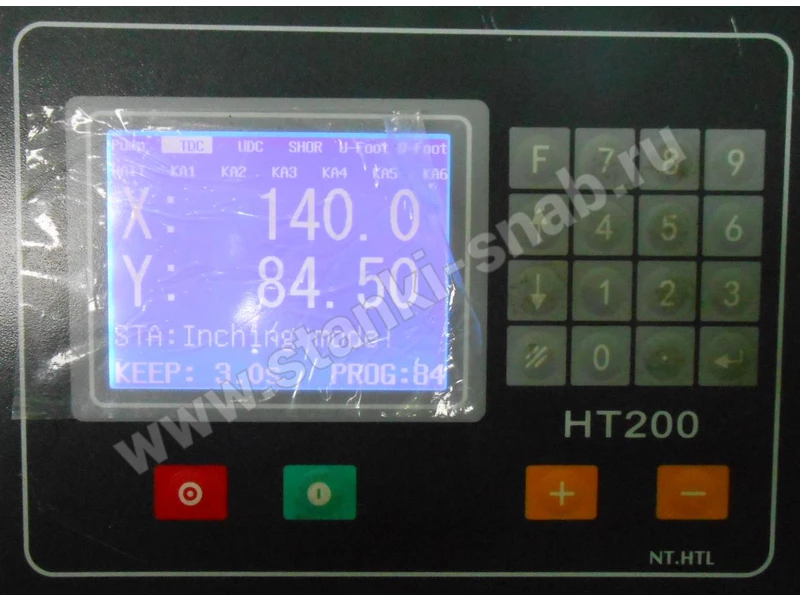

Система управления у листогибочного пресса ЧПУ «НТ-200»

  • 2-х осевой контролер.
  • Настройка рабочей скорости, быстрого подвода, замедления, быстрого отвода.
  • Программируемый отход заднего упора в момент выполнения гибки.
  • Регулируемая точка переключения скорости.
  • Возможность регулировки диапазонов коротких рабочих ходов.
  • Возможность программирования последовательности гибки и корректировка хода операций.
  • Возможность ввода коррекции для угла гибки и отхода заднего упора.
  • Диагностирует неисправности
  • Управляет осями Х в позиции заднего упора и осями Y в позиции верхней траверсы, точность управления 0,1 мм
  • Программирует пошагово и выполняет программы в автоматическом режиме
  • Выполняет работу в ручном режиме
  • Функционирует как в метрической, так и в дюймовой системах
  • При выключении память сохраняется.

Управление осями в листогибочных прессах от системы ЧПУ

На листогибочных прессах серии «ЛГ», установлены ШВП мирового производителя фирмы Hiwin (Тайвань)

Гидравлическая система

   Гидравлическая система «OMG» производства США, включает в себя встроенную гидравлическую систему управления, компактная конструкция позволяет уменьшить длину соединительного трубопровода и обеспечивает надежность и удобство в обслуживании системы. Трубопровод подключен через соединительную муфту, характеризуется прочностью и эстетичным внешним видом. Станок имеет две скорости работы: холостой ход (быстрый) и рабочий ход (медленный).



Привод заднего упора с линейными направляющими и с регулируемыми пальцами заднего упора

Передняя поддержка листа

На фронтальной части расположены кронштейны поддержки листа со стопором, облегчающие точное расположение листа на матрице.

Электрошкаф имеет компактную конструкцию и соответствует европейским стандартам

Стандартный комплект инструмента система крепления «AMADA-PROMECAM» Пуансон и многоручьевая матрица

Система устройства компенсации прогиба механическое с ручкой

© СК «Станкоснаб» –  предлагает купить недорого  листогибочный гидравлический пресс ЛГ1430 с ЧПУ НТ-200.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельШирина листаУсилиеМощность привода
ЛГ1428
Пресс листогибочный гидравлический с усилием 630 кН обрабатывает листовой и полосовой металл и используется для выполнения гибки заготовок на угол в универсальном штампе типа пуансон — матрица. Рабочая длинна 2500 мм. Мощность 7,5 кВт.
25006307.5
ИБ1434
Гидравлический пресс используется для гибки металлических листов. Длина подштамповой плиты 5050 мм. Максимальное усилие пресса 2500 кН. Мощность 30 кВт.
5050250
ЛГ1424.01 с ЧПУ НТ-10
Листогибочный гидравлический пресс усилием 300 кН имеет жесткое соединение двух силовых гидроцилиндров для синхронизации их работы.Рабочая длинна 1600 мм. Ход ползуна 100 мм. Мощность двигателя насоса 4 кВт
16003004
ЛГ1424.01 с УЦИ НТ-10
Листогибочный гидравлический пресс ЛГ1424.01 с ЧПУ НТ-10. Усилие пресса 300 кН. Рабочая длинна 1600 мм.Ход ползуна 100 мм. Мощность двигателя насоса 4 кВт.
16003004
ЛГ1432
Длина подштамповой плиты 3100 мм. Усилие пресса 1600 кН. Мощность двигателя насоса 15 кВт.
3000160015
«ТАНДЕМ» 2ЛГ -400/6000
Длина подштамповой плиты 2х6000 мм. Усилие пресса 2х4000 кН. Мощность двигателя насоса 2х30 кВт.
8000
ЛГ1430
Листогибочный пресс гидравлический мод. ЛГ1430 усилием 100т предназначен для гибки металлического листа толщиной до 6 мм., с пределом прочности материала 50кг/мм2, изготавливаются листогибочные пресса с длиной стола 2500мм., 3200 мм., 4000 мм. Для повышения производительности труда и точности изготавливаемых заготовок на листогибочных прессах устанавливаются: - устройства бомбирования - предназначенные для устранения прогиба инструмента под нагрузкой; - современные системы управления УЦИ , ЧПУ – позволяют контролировать перемещение исполнительных механизмов по осям от 2 до 8+1;
250010007
ИБ1424
Пресс листогибочный гидравлический усилием 250/400 кН предназначен для производства продукции из листового металла холодным способом сгибания.Длина подштамповой плиты 1000/2500 мм. Мощность 3/4 кВт.
250
ИБ1430Б, ИБ1430Б-01, ИБ1430Б-02
Листогибочные гидравлические прессы предназначены для использования во всех отраслях машиностроения, связанных с гибкой листового металла. Длина гибки 4000 мм. Максимальное усилие пресса 1000 кН. Мощность 11,5 кВт
4000100011
ИБ1432
Пресс листогибочный гидравлический усилием 160 кН предназначен для производства продукции из листового металла холодным способом сгибания.Длина подштамповой плиты 5000 мм. Мощность двигателя 18,5 кВт.
400016015
ИР1330-1334
Листогибы механические используется для производства элементов из листов и полос при помощи гибки. Длина стола 2500/3150/4050/ 3150/5050 мм. Усилие пресса номинальное 100/160/250 кН. Мощность двигателя 7,5/15/22 кВт.
250
ЛГ1426
Гидравлический листогибочный пресс усилием 400 кН может быть использован для резки, вырубки, пробивки отверстий и других операций. Рабочая длинна 2500 мм. Ход ползуна 80 мм. Мощность двигателя насоса 4 кВт.
25004004
ИБ1428
Длина подштамповой плиты 2500/2000/2500 мм. Усилие пресса 630 мм.Мощность двигателя насоса 4 кВт.
6304
