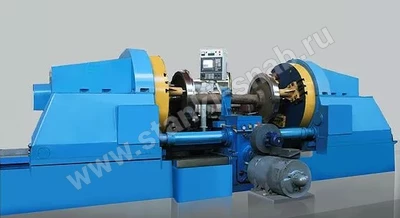

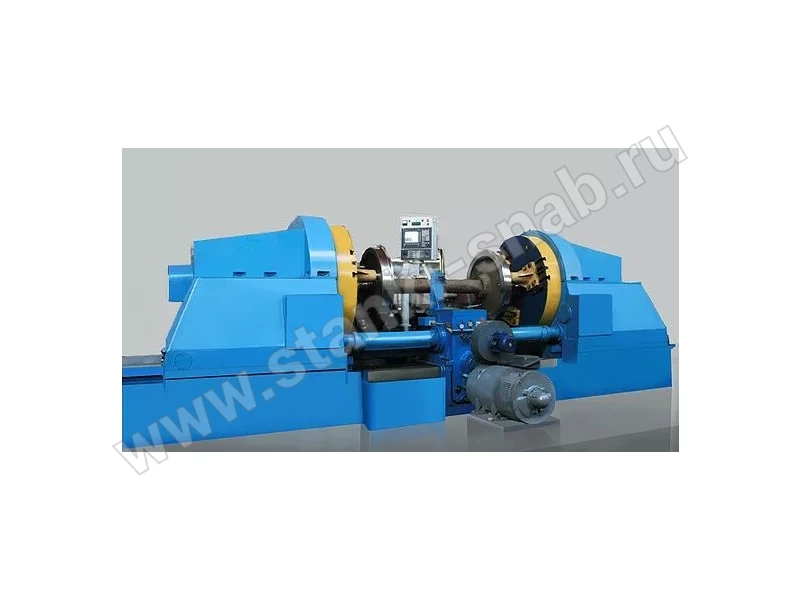

Токарно-копировальный станок КЖ1832

Характеристики
Описание
Наибольший диаметр изделия, устанавливаемого над станиной, мм:
300
Наименьший диаметр обрабатываемого изделия при зажиме в торцевом патроне, мм:
120
Наибольшая длина обрабатываемой оси, мм:
2650
Наименьшая длина обрабатываемой оси, мм:
2100
Сечение державки резца, мм:
40x40
Пределы частот вращения шпинделя, об/мин.:
63-160
Пределы рабочих продольных подач, мм/мин.:
25-315
Пределы быстрых установочных перемещений суппорта, мм/мин.:
4000
Мощность главного привода, кВт:
45x2
Габаритные размеры, мм:
6000х2400х2600
Масса станка, кг:
27700

Токарно-копировальный станок КЖ1832

Копировальный токарный станок предназначен для черновой обработки осей колёсных пар вагонов, тепловозов, электровозов и мотор-вагонных секций.

Особенности конструкции:

Заготовкой оси является поковка или винтовой прокат, подрезанная в размер оси с припуском и центрованная с обеих сторон. Обработка заготовки производится двумя гидрокопировальными суппортами за одну установку, предварительно по упорам и окончательно по копиру. Станок имеет наклонную литую станину с направляющими для установки ведущих бабок (левой и правой) и направляющими для гидрокопировальных суппортов. Продольная подача каждого суппорта механически независимая с приводом от двигателей постоянного тока. Левая ведущая бабка имеет установочное перемещение для настройки на длину обрабатываемой оси. Правая ведущая бабка перемещается встроенным гидроцилиндром и осуществляет зажим обрабатываемой оси в торцевых патронах с усилием 10000 кг предварительно и 6000 кг во время обработки. Станок работает в полуавтоматическом цикле. Управление циклом работы станка осуществляется от программируемого контролера.
