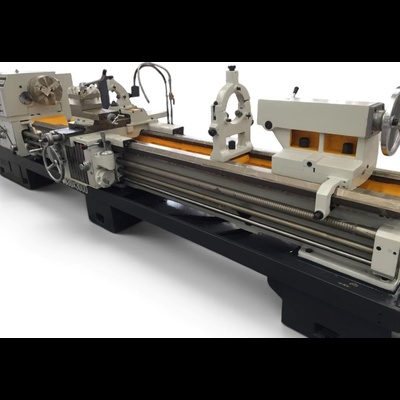

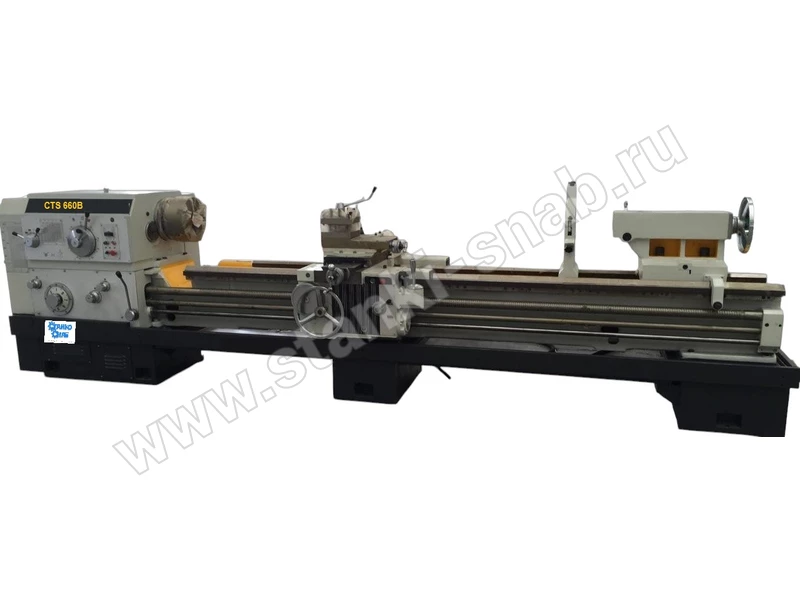

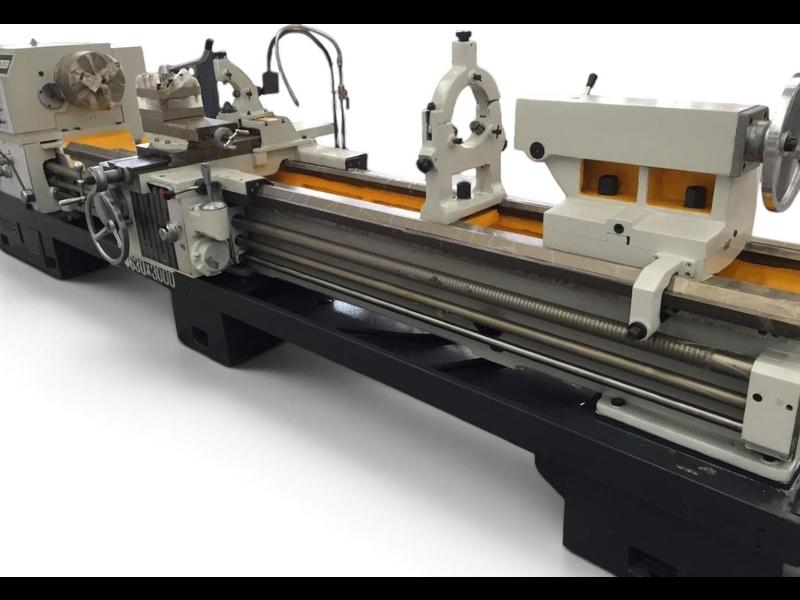

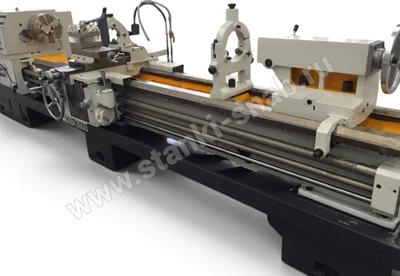

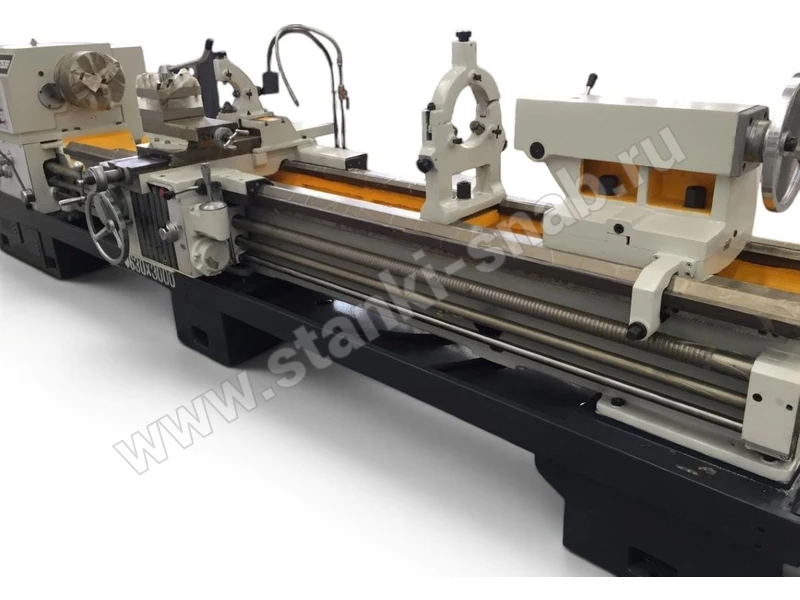

Токарный станок CTS630B.3
Токарный станок CTS630B.3
Токарный станок для обработки металла.
Диаметр над станиной — 630 мм; РМЦ возможны — от 1000 до 5000мм по ТЗ.
Аналоги: 1М63
Цена по запросу
в зависимости от комплектации
Характеристики
Диаметр обработки над станиной, мм
630
Диаметр обработки над суппортом, мм
350
Мощность главного привода, кВт
11
Наибольшее расстояние между центрами (РМЦ), мм
3000
Ширина направляющих, мм
550
Отверстие конуса шпинделя
120(1:20)
Диаметр цилиндрического отверстия в шпинделе, мм
Φ104
Размер конусного отверстия шпинделя, мм
МТ5
Число скоростей вращения шпинделя
24
Скорость шпинделя и диапазон об/мин
18 видов 7,5-1000
Количество подач
64
Диапазон продольных подач, мм/об.
0,1-24,3
Диапазон поперечных подач, мм/об.
об 0,05-0,76
Метрическая резьба, мм
0,5-224
Дюймовая резьба, мм
26вид 14-1
Модульная резьба, мм
53вид 0,5-120
Питчевая резьба, мм
56-1/4
Быстрое перемещение r/min
4000
Ход верхних салазок, мм
200
Диаметр пиноли, мм
100
Конус пиноли
МТ №5
Ход пиноли, мм
250
Габаритные размеры (ДxШxB), мм
7155x1385x1575
Масса, кг
6800
Стандартная комплектация:
- 3-х кулачковый патрон
- Система охлаждения
- Рабочее освещение
- Неподвижный центр
- Переходной конус
- Подвижный и неподвижный люнеты
- Вращающийся центр
- Планшайба
- Центральный переходной конус
- Резьбоуказатель
- Галогеновая лампа
- Подача СОЖ в зону резания
- Система смазки
- Полное защитное ограждение
- Набор необходимых инструментов
- Инструкция по эксплуатации станка
Опционально:
- Коническая линейка
- УЦИ
- Быстросменный резцедержатель
- Четырехкулачковый патрон Ф400мм
- Четырехкулачковый патрон Ф500мм
- Планшайба Ф630мм
- Планшайба Ф800мм
Токарный станок повышенной мощности CTS630B.3: профессиональное решение для тяжелых работ
Описание и назначение
Токарный станок CTS630B.3 представляет собой высокопроизводительное оборудование для комплексной токарной обработки. Предназначен для выполнения широкого спектра операций по обработке металлических заготовок.
Ключевые преимущества
- Высокая жесткость конструкции благодаря коробчатому исполнению станины
- Устойчивая точность обработки при тяжелых режимах резания
- Закаленные направляющие с повышенной износостойкостью
- Быстрое перемещение суппорта одним рычагом управления
- Защитное покрытие направляющих седла от износа
Технические характеристики
- Максимальный диаметр обработки: 630 мм над станиной
- Длина обрабатываемой заготовки: до 3000 мм
- Грузоподъемность: 3,5 тонны (с люнетом)
- Мощность шпинделя: 15 кВт
- Диапазон частот вращения: 10-1200 об/мин
- Подача по осям: X — 0,042-0,7 мм/об, Z — 0,095-1,4 мм/об
- Размер патрона: K11-500
Комплектация
В базовую поставку входят:
- Трех- и четырехкулачковый патрон 400 мм
- Центры упорные и вращающиеся
- Следящий и стационарный люнеты
- Система охлаждения
- Комплект инструментов и оснастки
- 2-осевая система цифровой индикации
Применение
Станок оптимально подходит для:
- Точения наружных и внутренних поверхностей
- Обработки конусов и фасонных поверхностей
- Нарезания всех типов резьбы
- Фрезерования шпоночных пазов
- Продольного сверления
