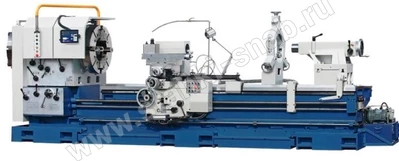

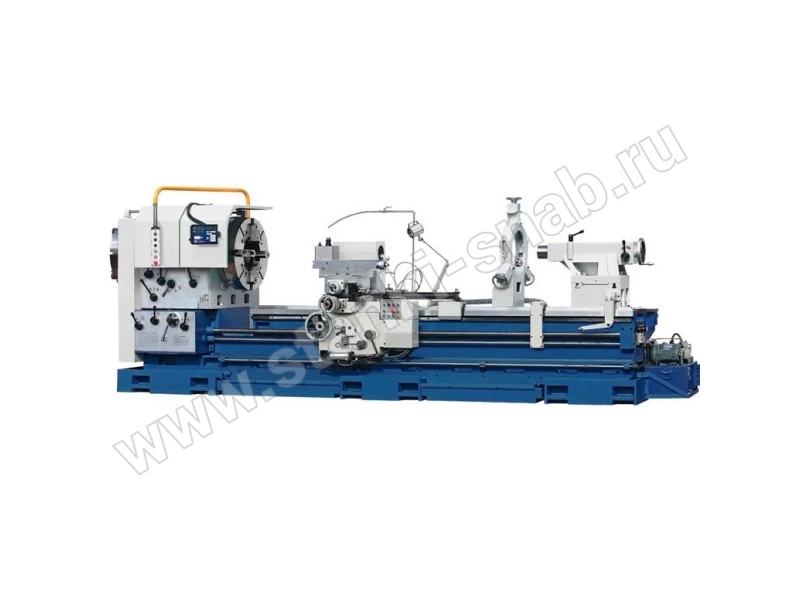

«Тяжёлый» токарный станок для  труб большого диаметра СТ.Т-1400/2

Характеристики
Комплектация
Описание
Расстояние между центрами, мм
2000
Высота оси шпинделя над направляющими станины, мм
700
Максимальный диаметр обрабатываемой заготовки в выемке станины, мм
1400
Наибольший Ø изделия над поперечными направляющими, мм
1030
Наибольший Ø устанавливаемый над выемкой в станине, мм
1950
Ширина выемки, мм
600
Ширина станины, мм
800
Диаметр отверстия шпинделя, мм
230
Торец шпинделя
А2-15
Скорость шпинделя, об/мин
6-400 (12 ступеней)
Диаметр пиноли, мм
200
Конус центра
МТ#7
Ход пиноли, мм
300
Диапазон поперечных подач, мм/об
0,065-0,96 (48 видов)
Поперечный ход, мм
780
Составной оставшийся ход, мм
350
Размер резцедержки, мм
50х50
Диапазон продольных подач, мм/об
0,13-1,92 (48 видов)
Ø нарезания резьбы, мм
50
Шаг резьбы, мм
2TPI / 12
Диапазон резьбы, мм
2-30 (48 видов)
- шаг модульной резьбы, мм
1-15 (32 вида)
- шаг диаметральной резьбы, DP
2-30(48 видов)
Мощность двигателя шпинделя, ЛС
30
Мощность двигателя ускорения, ЛС
1
Мощность двигателя СОЖ, ЛС
1/4
Мощность двигателя масляного насоса, Вт
12
Масса, кг
12570
Габаритные размеры (ДxШxB), мм
5300х2250х2250

Стандартная комплектация

  • магнитный тормоз шпинделя;
  • автоматическая система смазки;
  • система СОЖ;
  • 4-х позиционная резцедержка;
  • направляющие скоростных перемещений по X,Y осям;
  • метрическая / дюймовая коробка передач;
  • закаленные и отшлифованные направляющие;
  • центр задней бабки;
  • набор необходимых инструментов;
  • установочные болты и амортизирующие подкладки;
  • руководство оператора станка
 Дополнительно возможные опции:
  • 25” 3-х кулачковый спиральный патрон
  • 32” 3-х кулачковый спиральный патрон
  • 24” 4-х кулачковый патрон
  • 24” 4-х кулачковый патрон,
  • 50” 4-х кулачковый патрон,
  • 50” 4-х кулачковый патрон
  • 50” 4-х кулачковая планшайба
  • подвижный люнет (Ø40-240мм)
  • неподвижный люнет (Ø150-430мм)
  • неподвижный люнет (Ø350-630мм)
  • неподвижный люнет (Ø600-880мм)
  • расточной блок (Ø150мм или меньше; без стержня
  • приставка к конусу, 500мм ±10°
  • блок ускоренного нарезания резьбы
  • гидравлический блок копирования
  • 80” УЦИ (контроль X и Z осей)
  • 80” задняя защита от разбрызгивания полной длины
  • передвижная задняя защита от разбрызгивания
  • двигатель главного шпинделя 30ЛС → 40ЛС
  • вращающийся центр (МТ#7)
  • моторизированная задняя бабка
  • вращающаяся пиноль Ø200мм (А2-8, МТ#6)
  • вращающаяся пиноль Ø290мм (А2-11, МТ#7
  • блок освещения рабочей зоны
 Стандарт СЕ:
  • защита патрона, защита резцедержателя; специальное покрытие винтов и электроблока
  • специальные крепления для подъёма (для станков с РМЦ < 5М
За дополнительную плату может быть доукомплектован







Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельДлина обрабатываемого изделияДиаметр обработки над станинойМощность привода
QK-190Aх1500
Трубонарезной станок предназначен для обработки труб большого диаметра и деталей к ним, внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, включая нарезание резьбы.Расстояние между центрами 1500 мм. Максимальный диаметр заготовки в выемке станины 770 мм.Максимальный диаметр заготовки над суппортом 480 мм. Мощность двигателя 11 кВт.
150077011
СТ.Т-1400/2
Трубонарезной станок предназначен для обработки труб большого диаметра и деталей к ним, внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, включая нарезание резьбы.Расстояние между центрами 2000 мм. Максимальный диаметр заготовки в выемке станины 1400 мм.
2000195030
СT932.6, СT932.14
Трубонарезной станок используется для осуществления нарезки конической и цилиндрической, дюймовой/метрической резьбы.Расстояние между центрами 1000-6000 мм. Максимальный диаметр заготовки в выемке станины 1100 мм.Максимальный диаметр заготовки над суппортом 560 мм. Мощность двигателя 0.55 кВт
100011000.55
Oi Mate TD C932C.14
Трубонарезной станок с ЧПУ предназначен для токарной обработки труб и деталей трубных соединений, применяемых в нефтегазовой отрасли. Расстояние между центрами 1500 — 6000 мм.Максимальный диаметр заготовки над суппортом 610 мм. Мощность двигателя 15 кВт
150093015
C10Т.10; C10Т.12
Трубонарезные токарные станки предназначены для токарной обработки труб и деталей трубных соединений, применяемых в нефтегазовой отрасли. Расстояние между центрами 1500, 2000, 3000 ... 6000 мм. Максимальный диаметр заготовки в выемке станины 990 мм.Максимальный диаметр заготовки над суппортом 560 мм. Мощность двигателя 11(15) кВт
80099011
СТ832.5, СТ832.6,CT832.10, CT832.12
Универсальные трубонарезные станки предназначены для единичного и мелкосерийного производства из заготовок в виде труб и валов больших диаметров и длин. Расстояние между центрами 1000-6000 мм. Максимальный диаметр заготовки в выемке станины 1000 мм.Максимальный диаметр заготовки над суппортом 510 мм. Мощность двигателя 0.55 кВт
1000100015
