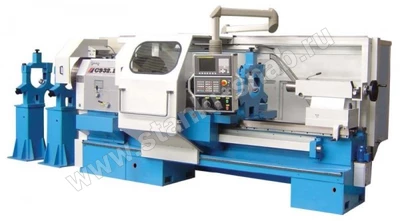

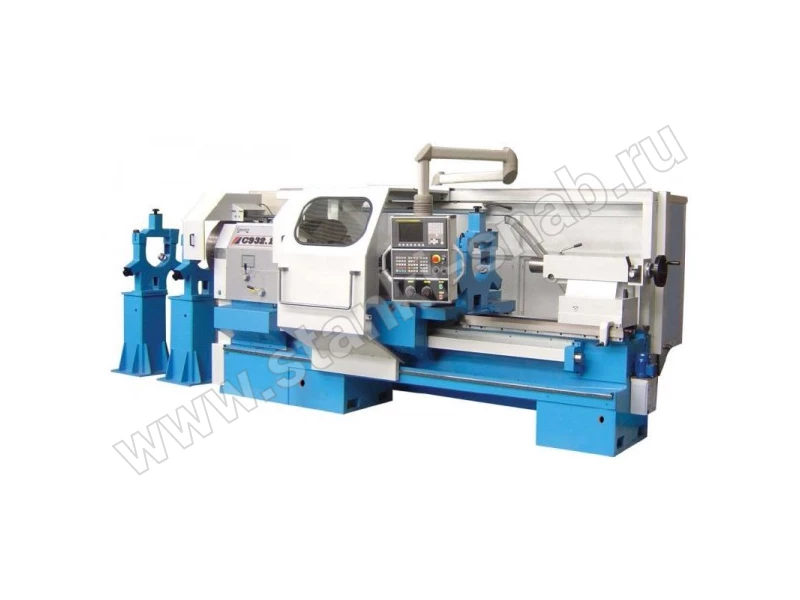

Трубонарезной станок с ЧПУ FANUC – Oi Mate TD C932C.14

Характеристики
Комплектация
Описание
Расстояние между центрами, мм
1500 — 6000
Максимальный диаметр обрабатываемой заготовки над направляющими, мм
930
Максимальный диаметр обрабатываемой заготовки над суппортом, мм
610
Высота центров над направляющими, мм
467
Ширина направляющих, мм
560
Диаметр отверстия шпинделя, мм
360
Максимальный диаметр обрабатываемой заготовки в выемке станины, мм
1100
Скорость шпинделя, об/мин
5 — 400
Конус шпинделя
DIN 55027, №15
Диаметр пиноли, мм
125
Ход пиноли, мм
265
Конус пиноли Morze
МК6
Главный двигатель, кВт
15
Габаритные размеры (ДxШxB), мм
2150 х 2180
Масса, кг
6280

Стандартная Комплектация:

  • Комплектное электрооборудование в соответствии с электросхемой  ТELEMECANIQUE;
  • Комплектная централизованная система смазки станка;
  • Задная бабка;
  • Инсталляция освещения 12 V;
  • Охлаждающая инсталляция;
  • Щиты предохранительные, комплект;
  • Задний предохранительный  щит;
  • Комплект клиновых ремней;
  • Фланцы для патронов;
  • Комплект гаечных ключей;
  • Машина поставлена на деревянном поддоне с полиэтиленовым покрытием;
  • Руководство по обслуживанию;
  • Быстросменный резцедержатель;
  • Задний люнет на стойках – 2 штуки.

Опции за дополнительную оплату:

  • Револьверная головка с вертикальной осью вращения (4 позиционная)
  • Baruffaldi – TAN 210
  • Резцедержатели для Baruffaldi – TAN 210
  • Револьверная головка с горизонтальной осью вращения (8 позиционная)
  • Duplomatic BSV-N200
  • Цилиндрическая плита для Duplomatic
  • Резцедержатели Duplomatic BSV-N200
  • Транспортер для стружки для 1500 мм и 2000 мм
  • Транспортер стружки для 3000 мм
  • Механизированный патрон 2615-720-340
  • Подвижный люнет 10 – 200 мм
  • Неподвижный люнет 20 – 260 мм
  • Роликовые пиноли комплект для неподвижного люнета
  • Неподвижный люнет 250 – 500 мм
  • Дополнительный комплект роликовых пинолей для неподвижного люнета
  • Вращающийся центр для задней бабке МК6
За дополнительную плату может быть доукомплектован

 Трубонарезной станок с ЧПУ  FANUC – Oi Mate TD C932C.14

Компания «Станкоснаб» дает клиентам возможность быстро и недорого купить качественное оборудование для металлообработки. Мы ответственно и внимательно подходим к каждому отдельному заказчику и благодаря этому успели завоевать доверие сотен клиентов. Наши менеджеры – это квалифицированные специалисты, на помощь которых Вы всегда можете рассчитывать. Они посоветуют, как сделать правильный выбор именно той модели, которая станет оптимальным решением именно для Вас, с учетом индивидуальных требований.

Возможность использования этого станка предельно широкое, соответственно ему можно найти применения на различных типах производства. В частности, это позволяют высокие функциональные возможности и предельные технические характеристики.

Особенности комплектации модели

Данный трубонарезной станок имеет числовое программное управление, что  является преимуществом во время рабочего процесса,так как отпадает необходимость в постоянном контроле хода операции.  В его конструкцию входят следующие элементы :

  • электроника ТELEMECANIQUE;
  • задняя бабка;
  • система охлаждения;
  • комплект предохранительных щитов;
  • осветительное оборудование, рассчитанное на 12 В.

При необходимости можно установить дополнительные опции, которые позволят существенно расширить его функциональные особенности и сферу применения. Так можно приобрести 4-х и 8-ми позиционную револьверную головку или транспортер для стружки по очень выгодной цене!

 © СК «Станкоснаб» – предлагает купить недорого  трубонарезной станок с ЧПУ  FANUC – Oi Mate TD C932C.14.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельДлина обрабатываемого изделияДиаметр обработки над станинойМощность привода
QK-190Aх1500
Трубонарезной станок предназначен для обработки труб большого диаметра и деталей к ним, внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, включая нарезание резьбы.Расстояние между центрами 1500 мм. Максимальный диаметр заготовки в выемке станины 770 мм.Максимальный диаметр заготовки над суппортом 480 мм. Мощность двигателя 11 кВт.
150077011
СТ.Т-1400/2
Высота оси шпинделя над направляющими станины 700 мм; Наибольший диаметр изделия над поперечными направляющими 1030 мм.;Наибольший диаметр устанавливаемый над выемкой в станине 1950 мм.Ширина выемки 600 мм.Ширина станины 800 мм.;РМЦ 2000 мм.
200070030
СТ.Т-1400/2
Трубонарезной станок предназначен для обработки труб большого диаметра и деталей к ним, внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, включая нарезание резьбы.Расстояние между центрами 2000 мм. Максимальный диаметр заготовки в выемке станины 1400 мм.
2000195030
СT932.6, СT932.14
Трубонарезной станок используется для осуществления нарезки конической и цилиндрической, дюймовой/метрической резьбы.Расстояние между центрами 1000-6000 мм. Максимальный диаметр заготовки в выемке станины 1100 мм.Максимальный диаметр заготовки над суппортом 560 мм. Мощность двигателя 0.55 кВт
100011000.55
C10Т.10; C10Т.12
Трубонарезные токарные станки предназначены для токарной обработки труб и деталей трубных соединений, применяемых в нефтегазовой отрасли. Расстояние между центрами 1500, 2000, 3000 ... 6000 мм. Максимальный диаметр заготовки в выемке станины 990 мм.Максимальный диаметр заготовки над суппортом 560 мм. Мощность двигателя 11(15) кВт
80099011
СТ832.5, СТ832.6,CT832.10, CT832.12
Универсальные трубонарезные станки предназначены для единичного и мелкосерийного производства из заготовок в виде труб и валов больших диаметров и длин. Расстояние между центрами 1000-6000 мм. Максимальный диаметр заготовки в выемке станины 1000 мм.Максимальный диаметр заготовки над суппортом 510 мм. Мощность двигателя 0.55 кВт
1000100015
