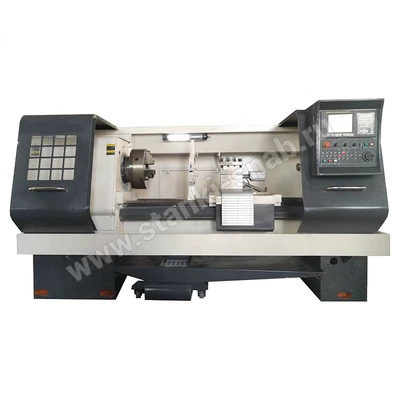

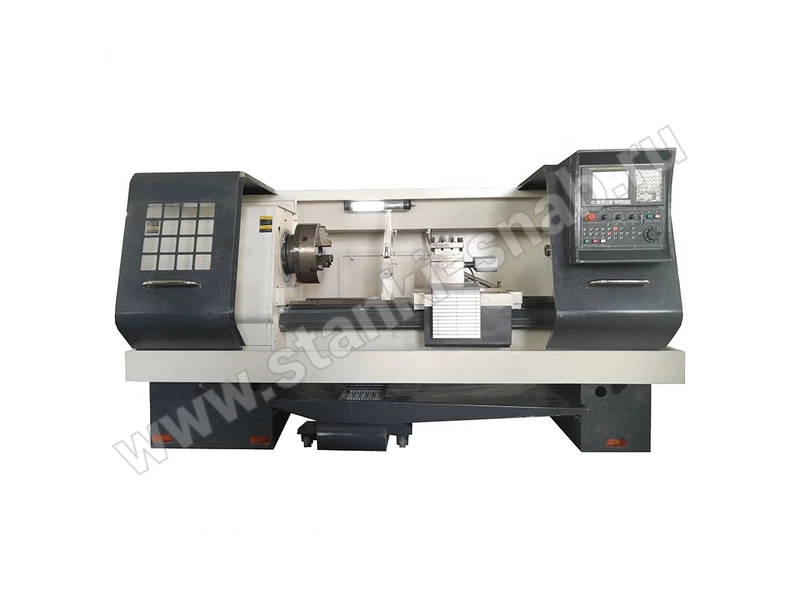

Токарный трубонарезной станок для труб большого диаметра QK-190Aх1500

Характеристики
Комплектация
Описание
Максимальный диаметр обрабатываемой заготовки в выемке станины, мм
770
Максимальный диаметр обрабатываемой заготовки над суппортом, мм
480
Расстояние между центрами, мм
1500
Ширина направляющих, мм
550
Диаметр отверстия шпинделя, мм
200
Количество скоростей шпинделя, шт.
8
Конус пиноли Morze
5
Ход пиноли, мм
250
Диапазон продольных подач, мм/об
0,095
Диаметр пиноли, мм
100
Диапазон поперечных подач, мм/об
1,44
Скорость шпинделя, об/мин
90-450
Главный двигатель, кВт
11
Габаритные размеры (ДxШxB), мм
3677х1800х1850
Масса, кг
4200

СТАНДАРТНЫЙ НАБОР :

  • система ЧПУ: FANUC 0i mate TD AC;
  •  «ручная» задняя бабка;
  •  4-х позиционный электро-резцедержатель;
  •  Ø500 мм, ручной 3-х кулачковый само-центрирующийся патрон (2 шт);
  •  автоматическая централизованная система смазки;
  •  система сож, рабочий блок освещения;
  •  полу закрывающаяся защитная панель панель;
  •  кондиционер электро-шкафа;
  •  трёх цветной блок цветового оповещения;
  •  интерфейс I/O RS232;
  •  электронный маховик (MPG);
  •  стандартный набор инструментов
  •  пользовательское руководство

 Дополнительно возможные опции:

  •  «гидравлическая» задняя бабка;
  •  вертикальная 6-и позиционная электро- резцедержка, АК27300х6;
  •  горизонтальная 6-и позиционная электро -резцедержка, АК30300х6;
  •  пневматический 3-х кулачковый патрон KYQZ/400/500;
  •  вращающийся центр Morse 5;
  •  подвижный люнет ϕ20-120;
  •  неподвижный люнет ϕ20-170;
За дополнительную плату может быть доукомплектован

Токарный трубонарезной станок для обработки труб большого диаметра QK-190Aх1500

Трубонарезной станок предназначен для обработки труб большого диаметра  и деталей к ним, внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, включая нарезание резьбы в условиях единичного и серийного производства. На трубонарезном станке с ЧПУ обрабатываются цилиндрические и конусные резьбы.
Трубонарезной станок с ЧПУ QK190А×1500 имеет жесткую и надежную конструкцию, обладает превосходными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания.
В шпиндельной бабке имеется отверстие в шпинделе диаметром 200мм и двойной механизированный 4-х кулачковый патрон.
Направляющие станины на трубонарезном станке закалены и отшлифованы, что в сочетании с высокой надежностью узлов станка обеспечивает длительный срок эксплуатации с сохранением точности.
Отрезка дефектного конца трубы и нарезание резьб на  трубнарезных станках обеспечивается в автоматическом цикле.
Станок с ЧПУ используется как обычный токарно-винторезный станок с ЧПУ.
Благодаря жесткой цельной конструкции станины, наличие переднего и заднего электромеханических патрона позволяют выполнять на данном станке силовую обработку трудно обрабатываемых материалов.

© СК «Станкоснаб» –  предлагает купить недорого  токарный трубонарезной станок для труб большого диаметра QK-190Aх1500.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельДлина обрабатываемого изделияДиаметр обработки над станинойМощность привода
СТ.Т-1400/2
Высота оси шпинделя над направляющими станины 700 мм; Наибольший диаметр изделия над поперечными направляющими 1030 мм.;Наибольший диаметр устанавливаемый над выемкой в станине 1950 мм.Ширина выемки 600 мм.Ширина станины 800 мм.;РМЦ 2000 мм.
200070030
СТ.Т-1400/2
Трубонарезной станок предназначен для обработки труб большого диаметра и деталей к ним, внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, включая нарезание резьбы.Расстояние между центрами 2000 мм. Максимальный диаметр заготовки в выемке станины 1400 мм.
2000195030
СT932.6, СT932.14
Трубонарезной станок используется для осуществления нарезки конической и цилиндрической, дюймовой/метрической резьбы.Расстояние между центрами 1000-6000 мм. Максимальный диаметр заготовки в выемке станины 1100 мм.Максимальный диаметр заготовки над суппортом 560 мм. Мощность двигателя 0.55 кВт
100011000.55
Oi Mate TD C932C.14
Трубонарезной станок с ЧПУ предназначен для токарной обработки труб и деталей трубных соединений, применяемых в нефтегазовой отрасли. Расстояние между центрами 1500 — 6000 мм.Максимальный диаметр заготовки над суппортом 610 мм. Мощность двигателя 15 кВт
150093015
C10Т.10; C10Т.12
Трубонарезные токарные станки предназначены для токарной обработки труб и деталей трубных соединений, применяемых в нефтегазовой отрасли. Расстояние между центрами 1500, 2000, 3000 ... 6000 мм. Максимальный диаметр заготовки в выемке станины 990 мм.Максимальный диаметр заготовки над суппортом 560 мм. Мощность двигателя 11(15) кВт
80099011
СТ832.5, СТ832.6,CT832.10, CT832.12
Универсальные трубонарезные станки предназначены для единичного и мелкосерийного производства из заготовок в виде труб и валов больших диаметров и длин. Расстояние между центрами 1000-6000 мм. Максимальный диаметр заготовки в выемке станины 1000 мм.Максимальный диаметр заготовки над суппортом 510 мм. Мощность двигателя 0.55 кВт
1000100015
