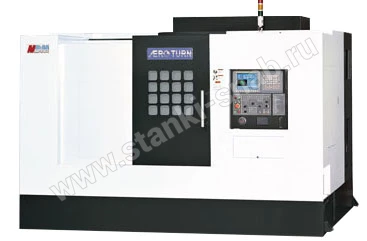

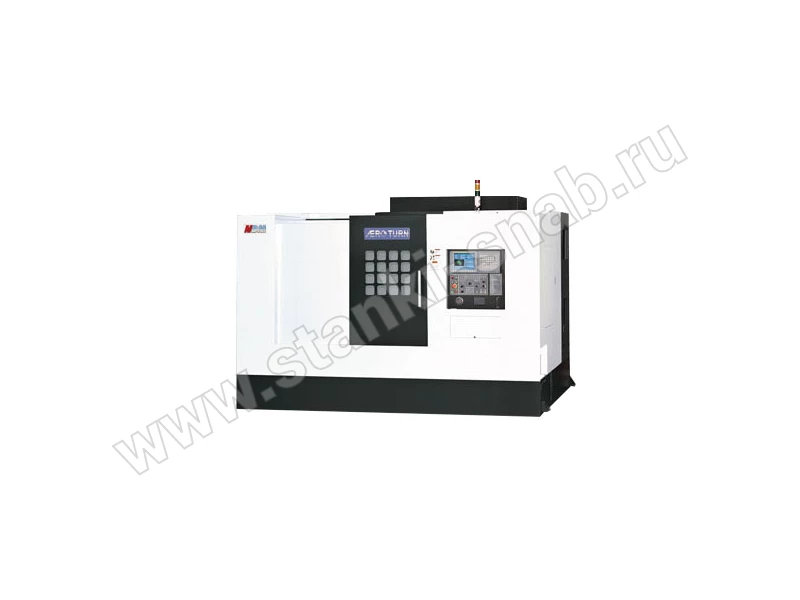

Токарный обрабатывающий центр MT-300XLY

Описание
Характеристики

Токарные центры серии MT-LY для обработки металла представляют собой современные устройства, отличающиеся многофункциональностью, высокой точностью обработки и удобством эксплуатации.

Шпиндель

Передняя бабка устройства – ребристая, что обеспечивает высокие теплообменные свойства. Для обеспечения жесткости и поддержания стабильных параметров обработки бабка имеет усиленную конструкцию, а двухрядные подшипники роликового типа несколько увеличены.
Используются шпиндели двух типов: с патроном 200 мм и d=65 мм, а также с патроном 250мм и d=76 мм.

Станина

Механизм выполнен из материала, являющегося модификацией чугуна. Округление ребер жесткости обуславливает высокую стойкость к нагрузкам ударного типа и высокую стабильность параметров обработки материала.
Инженерное решение, предусматривающее 30°-й наклон станины, способствует высокой виброустойчивости механизма при его относительно малом весе.
Револьверная головка, оснащенная инструментом приводного типа.
Устройство использует серво-систему, функционирующую на высокой скорости, и систему зажима, работающую по гидравлическому принципу, что обеспечивает максимально быструю смену инструментов.
Магнитный сенсор, обладающий высокой точностью, позволяет объединить в одну операцию несколько разных способов обработки металла (сверление, фрезерование, нарезка резьбы).

Трансмиссия

Конструкция использует высокоточную ШВП усиленного типа. Высокая точность позиционирования достигается предварительно осуществляемым натяжением по осям Х и Z и применением подшипников шарикового типа.
Смазка осуществляется в автоматическом режиме. Объем масла подвергается контролю со стороны системы, предназначенной для измерения давления.

Задняя бабка

В устройстве используется задняя бабка гидравлического типа, укомплектованная вращающимся центром. Ее перемещение обеспечивается посредством суппорта.

  1. 30° -й наклон конструкции станины – оптимальный вариант ее установки, обеспечивающий требуемую жесткость и высокие эксплуатационные характеристики.
  2. Конструкция такого типа имеет значительно меньшую жесткость, негативно влияющую на стойкость инструмента вследствие увеличенного режущего момента.
  3. Данная компоновка приводит к повышенным нагрузкам на ось Х, что является причиной быстрого износа ШВП.

Конвейер для удаления отходов металлообработки

Контейнер оснащен широкой лентой. В боковой части станка имеется специальное отверстие для выгрузки стружки. Передняя панель – выдвижная.

Читать подробнее...

Диаметр обработки над станиной, мм
600
Диаметр обработки над суппортом, мм
400
Максимальный диаметр точения, мм
310
Конус шпинделя, ASA
A 2-6
Диаметр патрона, дюйм
10"
Частота вращения шпинделя, Об/мин
4200
Мощность шпинделя, кВт
15
Диаметр обрабатываемого прутка, мм
66
Перемещение по Z, мм
1040
Перемещение по X, мм
230 (10+220)
Перемещение по Y, мм
±50
Быстрые перемещения по Z, м/мин
24
Быстрые перемещения по X, м/мин
20
Быстрые перемещения по Y, м/мин
10
Количество инструментов, шт.
12
Посадочный размер инструмента, мм
25
Диаметр расточного инструмента, мм
Ø40
Приводная головка Baruffaldi 12 позиций
TBMR 200
Тип индексации
Servo
Держатель инструмента, мм
40 (DIN 1809)
Максимальные параметры фрезерования концевой фрезой, мм x мм x мм/ мин
Ø 25 x 14 x 40
Параметры нарезаемой резьбы, мм x шаг
M16 x 2
Параметры сверления, мм x мм/об.
Ø 20 x 0.2
Время смены инструмента (соседнего), сек
0,3
Время смены инструмента (противоположного), сек
0,9
Перемещение задней бабки, мм
1080
Ход пиноли, мм
100
Диаметр пиноли, мм
85
Конус задней бабки, MT#
5
Диаметр цилиндрического отверстия в шпинделе, мм
76
Наибольшая длина обрабатываемой заготовки, мм
1030
Масса, кг
4900
Габаритные размеры (ДxШxB), мм
3550х1800х1950

Сравнительные характеристики моделей:

МодельДиаметр обработки над станинойМощность привода
MT-380XLY60018.7
MT-380LY60018.7
MT-300LY60015
