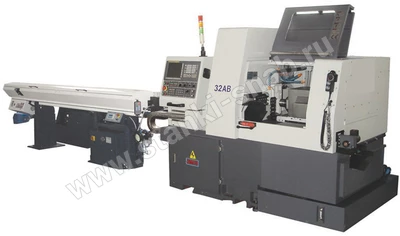

Токарный автомат серии SS-32S SS-32AS

Токарный автомат серии SS-32S SS-32AS Токарный автомат серии SS-32S (SS-32AS) Компания «Станкоснаб» предлагает вниманию клиентов инновационную разработку – токарный автомат серии SS-32S (SS-32AS). Данная модель предназначена для профессиональной обработки деталей, выполненных из калиброванного прутка. Стоит отметить, что допустимый диаметр… Токарный автомат серии SS-32S SS-32AS RUB
Характеристики
Комплектация
Описание
Максимальный диаметр обработки главного шпинделя, мм
32
Максимальная длина обработки, c фиксированной направляющей втулкой, мм
220
Максимальная длина обработки, c вращающейся направляющей втулкой, мм
200
Максимальный диаметр сверления главного шпинделя, мм
13
Максимальный диаметр нарезаемой резьбы главного шпинделя
М10
Количество позиций инструмента для наружной обработки, шт
6/5
Количество позиций инструмента для внутренней обработки, шт
5
Количество инструментальных позиций для радиальной обработки
4+1
Размер инструмента, мм
16х16х95-155
Число осей управления
4
Диаметр отверстия шпинделя, мм
45
Частота вращения шпинделя, об/мин
200-7000
Максимальный обрабатываймый ø противошпинделя, мм
32
Количество приводных инструментов, шт
4
Скоростное перемещение x/z, м/мин
24
Максимальный ø сверления приводным инструментом, мм
10
Максимальная резьба нарезаемая приводным инструментом
М8
Мощность двигателя главного шпинделя, кВт
7.5
Мощность двигателя по осям X1/Z1/Y1, кВт
1.4/0,75
Мощность двигателей осей X2/Z2, кВт
-/0,75
Габариты (ДхШхВ), мм
2865х1625х2065
Вес станка, кг
2650

Стандартная комплектация:

  • Внешний резцедержатель, 6 позиций
  • Внутренний резцедержатель, 5 позиций
  • Резцедержатель поперечного сверления, 4 позиции
  • Уловитель деталей
  • Направляющая втулка
  • Серво привод шпинделя
  • Гидравлическая система главного шпинделя
  • Блок освещения рабочей зоны
  • Блок СОЖ
  • Контроль СОЖ
  • Контроль отделения детали
  • Центральная система смазки
  • Шпиндель с цанговым зажимом
  • Инструментальный ящик
  • Руководства оператора

Опции:

  • Втулка без направляющей
  • Втулка с вращающейся направляющей
  • 3-х позиционная эксцентриковая вращающаяся втулка
  • Конвейер удаления стружки
  • Конвейер деталей
  • Уловитель длинных деталей
  • 3-х позиционный резцедержатель углового сверления
  • Цанговый патрон, двусторонний, ER16 (SS-32S/32AS/32AB/26AB/42AB)
  • Набор цанг ER16
  • Набор цанг ER20
  • Блок охлаждения СОЖ
  • Податчик прутка
  • Стабилизатор
  • Трансформатор
  • CE подготовка
За дополнительную плату может быть доукомплектован

Токарный автомат серии SS-32S (SS-32AS)

Компания «Станкоснаб» предлагает вниманию клиентов инновационную разработку – токарный автомат серии SS-32S (SS-32AS). Данная модель предназначена для профессиональной обработки деталей, выполненных из калиброванного прутка. Стоит отметить, что допустимый диаметр заготовки не должен превышать 32 миллиметра. Основные конструктивные особенности модели заключены в следующем:

  • наличие подвижной шпиндельной бабки;
  • тип расположения инструментов – рамный;
  • наличие противошпинделя;
  • подача заготовок происходит в автоматическом режиме.

Кинематическая схема станка имеет подвижную шпиндельную бабку. Именно наличие этого конструктивного элемента выделяет его среди широкого модельного ряда аналогичных устройств.



Основные преимущества модели

Предлагаем Вам воспользоваться услугами нашей компании и заказать оборудование, которое станет незаменимым для налаживания крупносерийного производства. Высокая производительность, предельная износостойкость и уникальные конструктивные особенности – это только малое число преимуществ данного устройства. Так, среди основных достоинств:

  • наличие семи осей, которыми можно управлять одновременно;
  • дополнительный инструментальный блок , который обеспечивает возможность выполнения разнообразных задач, таких, как, например, фрезерование и эксцентриковое сверление;
  • радиальное и торцевое сверление .

Спешите заказать этот станок нового поколения, пока действует система скидок! Мы регулярно проводим всевозможные акции, стараясь сделать так, чтобы наши постоянные клиенты были заинтересованы в длительном сотрудничестве. Поэтому мы гарантируем, что став нашим клиентом один раз, Вы однозначно убедитесь в высоком профессионализме и отличном сервисе!



Главный шпиндель и система резцедержателя SS-26AB/32AB
Главный и суб шпиндель осуществляют обработку синхронизировано



Панель оператора может менять положение,
а также менять угол наклона для удобства работы персонала


1) Резцедержатель субшпинделя торцевой обработки.
2) Резцедержатель эксцентрикововый расточки и нарезания резьбы
3-4)Резцедержатель внешний и внутренний
5) Субшпиндель

Система инструмента:

  • Внешний: 6шт
  • Внутренний: 5 шт
  • Радиальный: 5 шт (SS-26AB; 32AB)
  • Торцевой: 4 шт (SS-26AB; 32AB)




1) Внецентренное сверление для главного и субшпинделя
2) Радиальное сверление переоборудуется в торцевое (3 шт)



Опции:

  • Радиальное сверление переоборудуется в торцевое (3 шт)
  • Главный и субшпиндель осуществляют обработку синхронно
  • Исходная 5-ти позиционная радиальная система меняется на 4-х позиционную
