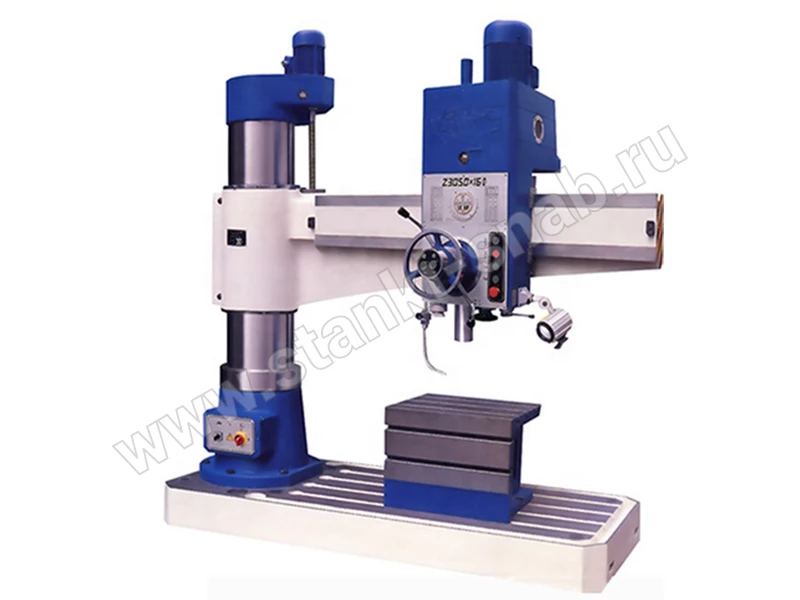

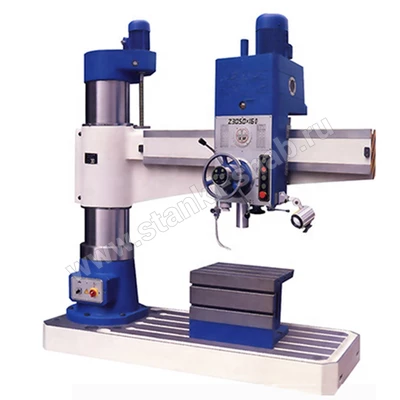

Радиально-сверлильный станок Z3050x13/16/20

Характеристики
Описание
Максимальный диаметр сверления, мм
50
Конус шпинделя:
Морзе №5
Размеры стола, мм:
500x630
Диаметр стойки, мм:
350
Ход шпинделя, мм
315
Расстояние от шпинделя до стола, мм
320-1220
Расстояние от шпинделя до колонны, мм
350х1600
Диапазон оборотов шпинделя, об/мин
25-2000об/мин
Количество скоростей шпинделя:
16
Мощность главного двигателя, кВт
3
Габаритные размеры, мм
2150x700x2840
Масса, кг
3000кг/3500кг/3525кг

Модели радиально-сверлильного станка Z3050xl3, Z3050xl6 , Z3050x20 – это новая серия изделий с расширенными функциями, которые были спроектированы и исполнены согласно международным стандартам (ISO) за последние несколько лет. В данном виде станка применяются механизмы изменения предварительно выбранной скорости вращения и подачи; шпиндельная бабка, рукав и стойки крепятся гидравлическими зажимными механизмами; шпиндель вращается вперед и назад; торможение/остановка, а также установка шпинделя в нейтральное положение контролируется одним рычагом; станок имеет отличные эксплуатационные характеристики, безопасен, надежен и прост в эксплуатации. Легкое обслуживание, высокая точность, достаточная жесткость и длительный срок службы. Он подходит для сверления, зенкования по цилиндру, цекования, расширения, точения конусов и расточки отверстий. Широко используется во всех направлениях механической обработки.

 © СК «Станкоснаб» – предлагаем купить недорого радиально-сверлильный станок Z3050x13/16/20.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельДиаметр обработкиМощность привода
2RD80
Предназначен для сверления с максимальным диаметром (сталь 45) 80 мм, рассверливания, зенкерования, развертывания, подрезки торцов, нарезания резьбы диаметром (сталь 45)М52 мм. метчиком.Диапазон оборотов шпинделя 30-1400 об/мин. Мощность главного двигателя 7,5 кВт.
807.5
2RD70
Предназначен для сверления с максимальным диаметром (сталь 45) 70 мм, рассверливания, зенкерования, развертывания, подрезки торцов, нарезания резьбы диаметром (сталь 45)М48 мм. метчиком.Диапазон оборотов шпинделя 30-1400 об/мин. Мощность главного двигателя 7,5 кВт.
707.5
2RD62
Предназначен для сверления с максимальным диаметром (сталь 45) 62 мм, рассверливания, зенкерования, развертывания, подрезки торцов, нарезания резьбы диаметром (сталь 45)М46 мм. метчиком.Диапазон оборотов шпинделя 38-2000 об/мин. Мощность главного двигателя 4 кВт.
624
2RD50
Предназначен для сверления с максимальным диаметром (сталь 45) 50 мм, рассверливания, зенкерования, развертывания, подрезки торцов, нарезания резьбы диаметром (сталь 45)М40 мм. метчиком.Диапазон оборотов шпинделя 38-2000 об/мин. Мощность главного двигателя 3 кВт.
503
2RD40
Предназначен для сверления с максимальным диаметром (сталь 45) 40 мм, рассверливания, зенкерования, развертывания, подрезки торцов, нарезания резьбы диаметром (сталь 45)М32 мм. метчиком.Диапазон оборотов шпинделя 54-2150 об/мин. Мощность главного двигателя 2,2 кВт.
402.2
АС2532, АС2540, АС2550
Радиально-сверлильные станки - размеры стола 500-630х400-500 мм предназначены для сверления, рассверливания, зенкования, нарезания резьбы метчиками, зенкерования, развертывания, подрезку торцов. Диапазон оборотов шпинделя 25-2800 об/мин. Мощность главного двигателя 2,2-4 кВт.
SRB-50
Радиально-сверлильный станок размер стола 630х1050 мм предназначен для обработки отверстий с диаметром сверления 50 мм в средних и крупных деталях. Мощность главного двигателя 4 кВт
504
ГС545
Радиально-сверлильный станок размер стола 500х360х400 мм предназначен для обработки отверстий с диаметром сверления 45 мм в средних и крупных деталях. Мощность главного двигателя 3,0 кВт
453
2К522
Радиально-сверлильный станок размер стола 500х360х400 мм предназначен для обработки отверстий с максимальным диаметром сверления 32/36 мм в средних и крупных деталях. Диапазон оборотов шпинделя 45...2000 об/мин.Мощность главного двигателя 1,5 кВт.
321
2К550
Радиально-сверлильный станок размер стола 1670х900 мм предназначен для обработки отверстий с максимальным диаметром сверления 50 мм в средних и крупных деталях. Диапазон оборотов шпинделя 40...1730 об/мин.Мощность главного двигателя 4 кВт.
504
Z3063x16/20A/25
Радиально-сверлильный станок размер стола 800х630 мм предназначен для обработки отверстий с максимальным диаметром сверления 63 мм в средних и крупных деталях. Диапазон оборотов шпинделя 20-1600 об/мин.Мощность главного двигателя 5,5 кВт.
635.5
2А554
Радиально-сверлильный станок размер стола 500х630 мм предназначен для обработки отверстий с максимальным диаметром сверления 50 мм в средних и крупных деталях. Диапазон оборотов шпинделя 18...2000 об/мин.Мощность главного двигателя 5,5 кВт.
505.5
