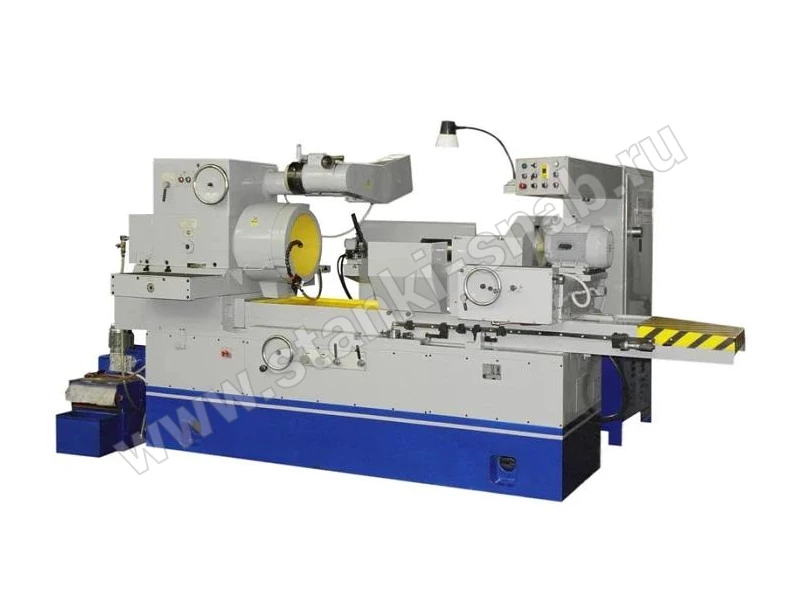

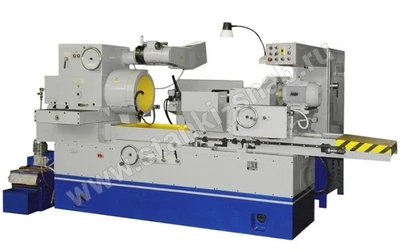

Внутришлифовальный станок универсальный высокой точности модели 3К229А

Характеристики
Описание
Наибольший диаметр шлифуемого отверстия, мм
500
Наибольшая длина шлифования при наибольшем диаметре шлифуемого отверстия, мм
500
Наибольшая рекомендуемая длина шлифования, мм
200
Наибольший наружный диаметр устанавливаемого изделия без кожуха, мм
800
Наибольший наружный диаметр устанавливаемого изделия в кожухе, мм
630
Наибольший угол шлифуемого конуса, °
60
Расстояние от оси шпинделя изделия до зеркала стола, мм
410
Наибольшее расстояние от  торца нового круга торцешлифовального приспособления до опорного торца шпинделя изделия, мм
550
Мощность привода главного движения, кВт
7.5
Суммарная мощность электродвигателей, кВт
14.63
Габариты станка, мм (Д х Ш х В)
4165 х 1780 х 2000

Внутришлифовальный станок универсальный особо высокой точности модели 3К229А

Предназначен для шлифования цилиндрических, конических отверстий диаметром от 50 до 500 мм, а также глухих и сквозных отверстий, внутренних и наружных торцов. Станок имеет широкие диапазоны: частот вращения шлифовальных кругов, шпинделя изделия; величины поперечной подачи; скоростей перемещения стола, обеспечивающих обработку деталей на оптимальных режимах. Роликовые направляющие для поперечного перемещения шлифовальной бабки вместе с конечным звеном шариковой винтовой парой обеспечивают минимальные перемещения с высокой точностью. Приспособление для шлифования торцов изделий позволяет обрабатывать на станке отверстия и торец за одну установку изделия.

    Ускоренное наладочное поперечное перемещение шлифовальной бабки сокращает вспомогательное время при переналадке станка. Конструкция бабки изделия позволяет устанавливать пневматическое или рычажное устройство и различные патроны для крепления изделий. Для уменьшения нагревания станины и исключения передачи вибрациистанкугидропривод установлен отдельно от станка и соединен с ним гибким шлангом. Магнитный сепаратор и фильтр-транспортер обеспечивают высокое качество очистки охлаждающей жидкости, что повышает качество обработанной поверхности.

Кинематическая схема

Поперечная подача осуществляется от гидропривода прерывисто на одинарный или двойной ход стола при помощи специального механизма 20. Храповое колесо 22, поворачиваясь на предварительно установленное число зубьев, через систему зубчатых колес передает вращение винту с гайкой качения, чем осуществляется перемещение в поперечном направлении передней или шлифовальной бабки.

Ручная подача осуществляется маховиком 21.

В станках предусмотрен механизм колебательного движения 16 стола, обеспечивающий улучшение качества обработки, особенно при шлифовании глухих отверстий.
