Вертикальный / горизонтальный поворотный стол

Характеристики
Описание
Параметры Артикул
TK13100 T13160 T13200 T13250
Параллельность оси шпинделя, мм 0,03 0,02 0,025 0,025
Параллельность поверхности планшайбы, мм 0,02 0,015 0,02 0,02
Биение планшайбы, мм 0,015 0,015 0,02 0,02
Параллельность поверхности
планшайбы к базе, мм
0,025 0,015 0,02 0,02
Точность показаний 90''
Диаметр планшайбы, мм 100 160 200 250
Биение оси шпинделя, мм 0,02
Высота центра при
вертикальном положении, мм
70 140 150 170
Коэффициент червячной передачи 1:90
Центральный конус MS2 MS2 MS3 MS3

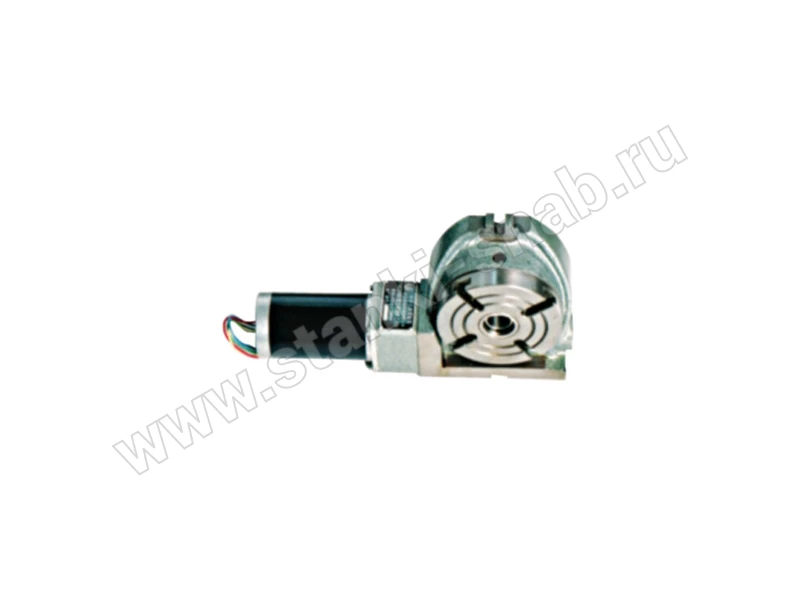

TK - управление двигателем

Т - механическое управление

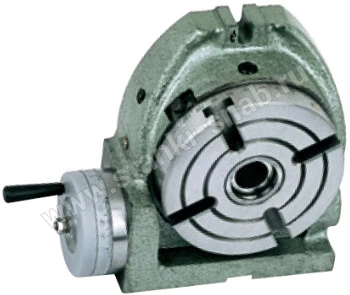

Вертикальный / горизонтальный поворотный стол

Мы рекомендуем потенциальным покупателям обратить свое внимание на поворотный стол. Он имеет широкую область применения. С его помощью происходит фиксация детали в необходимой позиции для того, чтобы ее можно было обработать специальной круглой планшайбой.

Главным его преимуществом  является позиционирования детали в широком диапазоне. Она может свободно вращаться как вокруг горизонтальной, так и вокруг вертикальной оси при однократном зажиме, обеспечивая максимальную точность рабочего процесса. Обращаем внимание  на то, что стол можно отлично использовать вместе  с различными фрезерными станками широкого профиля.

Технические параметры модели

Мы рекомендуем более подобно ознакомиться с основными функциональными характеристиками модели и в этом Вам может помочь наш  каталог. Так, в зависимости от выбранной модели, параллельность оси шпинделя может колебаться от 0,03 до 0,025 мм. Биение шайбы будет 0,015 мм или 0,02 мм. Дополнительные характеристики таковы:

  • точность показаний — 90'';
  • биение оси шпинделя – 0,02 мм;
  • червячная передача по коэффициенту 1:90.



Компания «Станкоснаб» поможет Вам решить проблему, связанную с поиском качественного металлообрабатывающего оборудования. Удобный каталог дает возможность быстро и легко ознакомиться с техническими характеристиками каждой отдельной модели, а низкие цены и гибкая система скидок гарантируют, что сотрудничество с нами оставит только самые приятные воспоминания!



Спешите воспользоваться выгодным предложением, пока действует обвал цен! Для уточнения стоимости  данной модели обращайтесь к нашим менеджерам.

© СК «Станкоснаб» – предлагает купить недорого вертикальный / горизонтальный поворотный стол.
