Широкоуниверсальный фрезерный станок 6Т83Ш

Описание
Характеристики

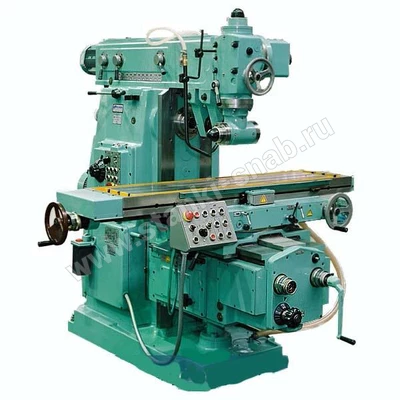

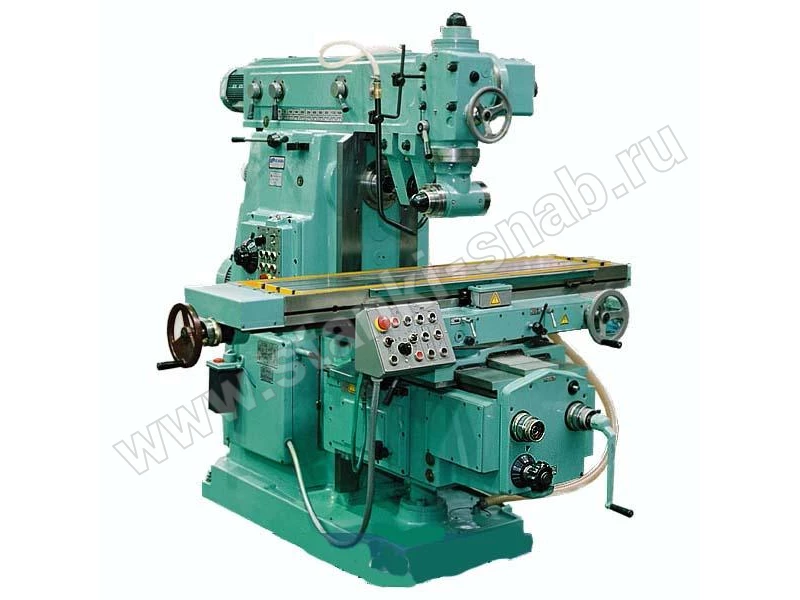

 Широкоуниверсальный фрезерный станок 6Т83Ш

Фрезерный станок предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Фрезерные станки оснащены хоботом, на котором установлена на котором установлены накладная и поворотная шпиндельные головки (поворотная шпиндельная головка у станков 6Т82Ш-35, 6Т82Ш-36 и 6Т83Ш-35, 6Т83Ш-36) с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола практически под любым углом в любой плоскости.

Наличие отдельного горизонтального шпинделя позволяет использовать эти станки как обычные горизонтально-фрезерные.

Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

У станков моделей 6Т82Ш-27(ГФ2796), 6Т82Ш-36 (ГФ3202У) и 6Т83Ш-27(ГФ2800), 6Т83Ш-36 (ГФ3203У) стол имеет возможность поворота вокруг вертикальной оси на угол ±45°, а максимальное расстояние от оси горизонтального шпинделя до рабочей поверхности стола равно, соответственно, 500 мм и 490 мм.

Особенности конструкции

Характерные особенности: базовая модель (автоматические циклы по 3 координатам). Тип: широкоуниверсальный

Основные конструктивные преимущества станков

  • механизированное крепление инструмента в шпинделе;
  • устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
  • предохранительная муфта защиты привода подач от перегрузок;
  • торможение шпинделя при остановке электромагнитной муфтой.

Основные технологические преимущества станков

  • разнообразные автоматические циклы работы станка;
  • широкий диапазон частот вращения шпинделя и подач стола;
  • большая мощность приводов;
  • повышенный класс точности;
  • возможность одновременной работы двумя шпинделями;
  • высокая жесткость;
  • надежность и долговечность.

Технологические возможности станков могут быть расширены за счет применения на них делительной и долбёжной головок, круглого поворотного стола.

© СК «Станкоснаб» –  продажа широкоуниверсальных  фрезерных станков 6Т83Ш по низким ценам.



Размер стола, мм
1600х400
Продольное перемещение, мм
1000 (1120*)
Поперечное перемещение, мм
400
Конус шпинделя
ISO 50, ISO 40 (поворотной головки)
Расстояние от шпинделя до поверхности стола, мм
30-450 (280-700*)
Скорость вращения шпинделя, об/мин
31,5-1600 (50-2500*)
Мощность привода, кВт
11
Габариты, мм
2570 x 2252 x 2040
Масса, кг
4400
Вертикальное перемещение, мм
420

Сравнительные характеристики моделей:

МодельРазмер стола (ШхД)Мощность привода
СФ-676 250х8003
SFS 1601600х3602.2
SFS 1321320x3604
SFS 75 Aгориз.320х750 / вертик. 225х8302.2
SFS 1201120х2602.2
Х8130 300 х 750 / 220 х 8002.2
Х8130Aгориз. 320 х 750 / вертик. 225 х 8302
ОРША – Ф32Ш – 30 и 311400/3207.5
Широкоуниверсальные фрезерные станки серии FUV
6Т82Ш 1250х3207
Станок широкоуниверсальный консольно-фрезерный 6К81Ш, 6К82Ш 250х10001.5
XZ63261120х2602.2
XW6032 B1320 x 3204
XQ6226B 1120 х 2602.2
X6132320 x 13207.5
