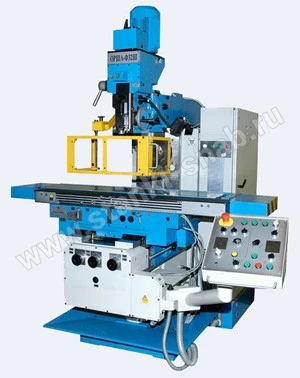

Cтанок горизонтально-фрезерный ОРША – Ф32Ш
Cтанок горизонтально-фрезерный универсальный модели ОРША – Ф32Ш – 30 и 31
Оборудование такого типа предназначено для обработки фасонных и плоских видов поверхностей. Фрезеровка производится несколькими видами инструментов с лезвиями. Агрегат имеет режущий вал горизонтального типа с конической деталью ISO 50. Фрезерная головка является поворотной и имеет шпиндель ISO 40. Деталь оснащена автономным приводом и располагается на ползуне.
Особенности модели
Станок горизонтально-фрезерный универсальный ОРША Ф32Ш 30 и 31 имеет частотную настройку скоростей моторов асинхронного типа для главного и подающего привода. Кроме того, агрегат обладает следующими характеристиками:
1. К оборудованию можно подключать устройство для закрепления заготовки.
2. Узлы для перемещения инструмента изготовлены из чугуна и закалены соответствующим образом. Передвижение по ним возможно с помощью ручного или механического привода по трем осям.
3. По координатам Y, Z, X можно смонтировать устройство для вывода информации.
4. Горизонтально-фрезерный станок этого типа оснащен контроллером команд от производителя SIEMENS. Он позволяет контролировать автоматику агрегата и дает возможность работать в полуавтоматическом режиме.
5. Координата Z имеет устройство отскока-подскока, а также системы дискретной подачи для всех трех осей.
6. Зажим осуществляется устройством повышенной прочности. Дополнительные детали изготавливаются такими известными производителями, как BALLUFF, SIEMENS, HITACHI.
Вы можете приобрести оборудование в компании «Станкоснаб» по невысоким ценам. Мы поставляем только качественные устройства, которые будут служить вам долгие годы. Для заказа звоните по телефону, который указан на сайте компании. Менеджеры проконсультируют вас и помогут выбрать наиболее подходящий вариант.
Технические характеристики станка горизонтально-фрезерного универсального ОРША – Ф32Ш – 30 и 31
| Наименование параметра | Ф32Ш-30 | Ф32Ш-31 (с УЦИ) |
|---|---|---|
| Класс точности по ГОСТ 8-82 | П | П |
| Размеры рабочей поверхности стола, мм | ||
| - длина | 1400 | 1400 |
| - ширина | 320 | 320 |
| Наибольшее перемещение стола, мм | ||
| - продольное (координата X) | 840(1035) | 840(1035) |
| - поперечное (координата Y) | ||
| при работе горизонтальным / вертикальным шпинделем | 320/320 | 320/320 |
| Пределы рабочих подач стола, мм/мин | ||
| - продольных и поперечных (координаты X и Y) | 25:1250 | 25:1250 |
| - вертикальных (координата Z) | 6,0:320 | 6,0:320 |
| Пределы частот вращения шпинделей, горизонтального/ вертикального, мин-1 | 25:2000/71:2240 | 25:2000/71:2240 |
| Мощность приводов фрезерных шпинделей горизонтального/ вертикального, кВт | 7,5/4,0 | 7,5/4,0 |
| Габаритные размеры, длина х ширина х высота, мм | 2454х1890х2425 | 2454х1890х2425 |
| Масса, кг | 3500 | 3500 |
