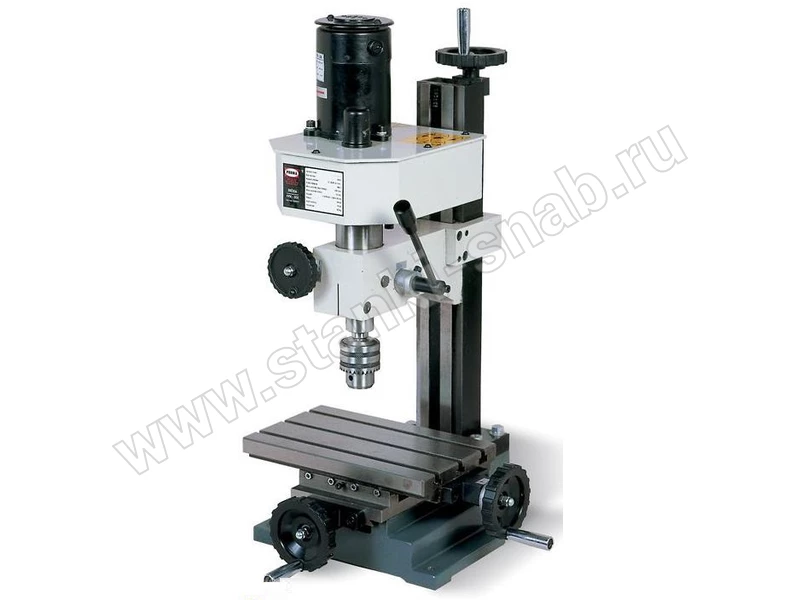

Фрезерный мини-станок FPX-20E

Характеристики
Описание
Размер стола, мм
240x145
Диаметр сверления, мм
13
Расстояние от торца шпинделя до стола, мм
250
Вылет шпинделя, мм
140
Ход шпинделя, мм
30
Конус шпинделя
Мк II
Скорость шпинделя, об/мин
100-2000, 100-1000
Число скоростей шпинделя
2
Продольное перемещение стола, мм
180
Поперечное перемещение стола, мм
100
Напряжение, В
230
Потребляемая мощность электродвигателей, Вт
150
Масса станка, кг
50

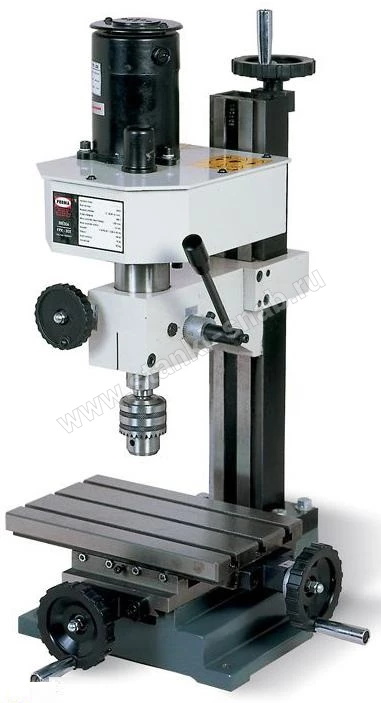

Фрезерный мини-станок FPX-20E

Фрезерный мини-станок применяют  для проведения черновой и чистовой обработки заготовок и деталей из пластмасс, черных, цветных металлов. Мини-станок подходит для использования в мелкосерийном производстве и домашних мастерских.На данном фрезерном станке можно проводить несколько операций: развертку, проточку, сверление, обработку кромок. Оно надежно фиксируется на верстаке или рабочем столе благодаря наличию специальных ножек с отверстиями для болтов.

Особенности фрезерного мини-станка модели FPX-20E:

  • высокая точность производимых работ с фиксацией инструмента в патроне;
  • наличие в рабочем столе Т-образных пазов для установки дополнительного оборудования (держатели, делительная головка, прочее);
  • возможность ограничения глубины сверления;
  • пластиковый наконечник для комфортной работы;
  • экономичный электродвигатель, работающий от сети 220 В.

© СК «Станкоснаб» –  предлагает купить недорого  фрезерный мини-станок FPX-20E.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельРазмер стола (ШхД)Мощность привода
MMF-125PD
Напряжение питания 380 В; Потребляемая мощность электродвигателей 2200 Вт; Максимальный диаметр торцевой/концевой фрез 125/28 мм.; Максимальное расстояние от торца шпинделя до поверхности стола 520 мм.; Вылет шпинделя 100-600 мм.
1120x2602.2
MMF-50DF
Мощность:двигатель горизонтального шпинделя 2,2 кВт ;двигатель вертикального шпинделя 0,85/1,5 кВт; Напряжение 380 В.Конус шпинделяISO 40; Скорость вращения:горизонтального шпинделя 40 – 1300 об/мин.вертикального шпинделя 67 – 2010 об/мин....
1120 х 2602
MMT-48SP
Напряжение питания 380 В Потребляемая мощность электродвигателей 1500 Вт Максимальный диаметр сверления 45 мм Максимальный диаметр торцевой/концевой фрез 80/32 мм Максимальное расстояние от торца шпинделя до стола 425 мм.
800x2401.5
MMT-45
Напряжение питания 380 В; Потребляемая мощность электродвигателей 1500 Вт; Максимальный диаметр сверления 45 мм.; Максимальный диаметр торцевой/концевой фрез 80/32 мм.; Максимальное расстояние от торца шпинделя до стола 459 мм.
800x2401.5
MMT-25
Напряжение питания 380 В; Потребляемая мощность электродвигателей 1100 Вт; Максимальный диаметр сверления 25 мм.; Максимальный диаметр торцевой/концевой фрез 63/13 мм.; Максимальное расстояние от торца шпинделя до стола 380 мм.
587x1901.1
MMT-16K
Напряжение питания 380 В; Потребляемая мощность электродвигателей 550 Вт ;Максимальный диаметр сверления 16 мм.; Максимальный диаметр торцевой/концевой фрез 50/12 мм.; Максимальное расстояние от торца шпинделя до стола 307 мм.
560x2000.55
MMS-25E
Напряжение питания 220 В ;Потребляемая мощность электродвигателей 350 Вт;Максимальный диаметр сверления 13 мм.; Максимальный диаметр торцевой/концевой фрез 30/16 мм.; Максимальное расстояние от торца шпинделя до стола 330 мм.
400x90 0.35
MMS-20E
Напряжение питания 220 В ;Потребляемая мощность электродвигателей 150 Вт ;Максимальный диаметр сверления 10 мм ;Максимальный диаметр торцевой/концевой фрез 20/10 мм ;Максимальное расстояние от торца шпинделя до стола 220 мм.
240x1450.22
ММТ-30V
Максимальный диаметр сверления 30 мм Максимальный диаметр резьбыM25 Максимальный диаметр фрезерования 80 мм Размер стола 700-210 мм Размер Т-образного паза 14 мм Продольное перемещение стола 480 мм Поперечное перемещение стола 220 мм...
700-210 1.1
ММТ-16V
Данное оборудование может использоваться для фрезерной обработки (не более 50 мм), сверления отверстий (не более 16 мм) и нарезания резьбы (не более М12). Данная модель подходит для организации как опытного, так и серийного производства.
120-4400.5
ММТ-20A
Диаметр сверления 20 мм.; Фрезерование 63 mm.; Концевая фреза 20 мм.; Расстояние от торца шпинделя до стола 439mm.; Расстояние от оси шпинделя до колонны 197.5mm.; Ход пиноли 85mm.; Конус шпинделя МТ 3 или R8; Число скоростей шпинделя 6.
520 × 160 0.37
ММТ-32А
Диаметр сверления 32 мм.; Фрезерование 63 mm.; Концевая фреза 32 мм.; Расстояние от торца шпинделя до стола 440mm.; Расстояние от оси шпинделя до колонны 272.5mm.; Ход пиноли 130mm.; Конус шпинделя МТ 3; Число скоростей шпинделя 6.
800 × 2400.75
ММТ-45A
Диаметр сверления 45mm.; Фрезерование 80 mm.; Концевая фреза 45 мм.; Расстояние от торца шпинделя до стола 440 mm.; Расстояние от оси шпинделя до колонны 272.5 mm.; Ход пиноли 130 мм.; Конус шпинделяMT 4; Число скоростей шпинделя 6.
800 × 240 1.5
ММТ-32Е
Напряжение питания 220 В ;Потребляемая мощность электродвигателей 1100 Вт ;Максимальный диаметр сверления 32 мм ;Максимальный диаметр торцевой/концевой фрез 63/20 мм ;Максимальное расстояние от торца шпинделя до стола 450 мм.
800 × 2401.1
ММТ-40Е
Диаметр сверления 40 мм.; Фрезерование 80 мм.; Концевая фреза 32 мм.; Расстояние от торца шпинделя до стола 450 мм.; Расстояние от оси шпинделя до колонны 260 мм.; Ход пиноли 130 мм.; Конус шпинделя МТ 4
800 × 2401.1
