Однокривошипный открытый пресс JH21-125

Характеристики
Описание
Усилие пресса номинальное, кН
1250
Размер подштамповой плиты (стола), мм
1100*680
Частота непрерывных ходов ползуна, мин-1
30-50
Ход ползуна, мм
180
Размеры ползуна, мм
620х520
Расстояние от оси ползуна до станины (вылет), мм
350
Регулировка закрытой высоты, мм
90
Закрытая высота, мм
350
Толщина подштамповой плиты, мм
155
Мощность двигателя, кВт
11
Габариты, мм (Д*Ш*В)
2010х1450х3400
Масса, кг
9550

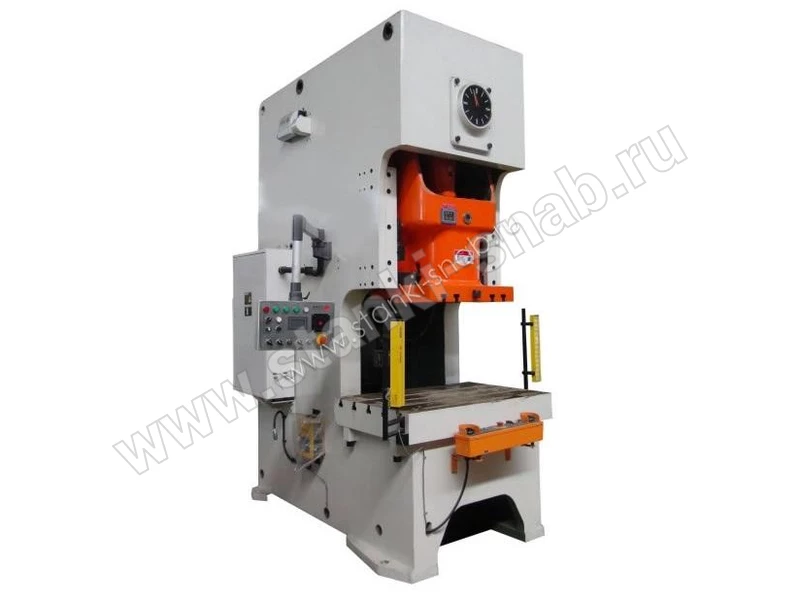

 Однокривошипный открытый пресс JH21-125

  Данное оборудование используется для штамповки холодного типа. С его помощью можно производить вырубку, пробивку, гибку, а также вытяжку заготовок. Станок оснащен механической системой изменения высоты межштампового пространства.

Станок обладает высокой точностью обработки благодаря высокопрочной станине. Ползун перемещается по шестигранными направляющими с бронзовыми вставками. Такая конструкция продлевает срок эксплуатации штампа, и делает ход плавным. Для обеспечения безопасного рабочего процесса в комплект станка входят специальные тормозные механизмы, с помощью которых можно остановить пресс в любой момент производства.Станок имеет низкий уровень шума, оснащен системой защиты от перегрузки, которая повышает надежность конструкции, и помогает избежать повреждений.

 Описание конструкции

Данное оборудование обладает рядом характеристик, которые выгодно его отличает от аналогичного.

Особенности станка:

  • высокопрочная сварная станина;
  • логический контроллер;
  • регулирование высоты межштампового пространства;
  • автоматическая система смазки;
  • высокомоментная муфта сцепления.

 Помимо этого станок обладает дополнительными функциями, которые повышают комфортность работы и эффективность производства. К ним относятся: преобразователь частоты, система защиты рук оператора, ножная педаль управления и автоматическая система подачи заготовок.Для того чтобы приобрести данный товар на наиболее выгодных условиях, достаточно обратиться в ООО СК «Станкоснаб». Мы предлагаем лучшие условия для сотрудничества.

  *Станки имеют сертификат СЕ.

© СК «Станкоснаб» –  предлагает купить недорого однокривошипный открытый пресс JH21-125.

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельУсилиеМощность приводаРазмер стола (ШхД)
JH21-400
Однокривошипный пресс с С-образной рамой используется для работы с лёгкими тонкими материалами для одноразовой или постепенной листовой штамповки, пробивки, гибки, формования, сцепки с элементами рукояток или переходными узлами усилием 400 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1700х950 мм.Ход ползуна 270 мм.Мощность двигателя 37 кВт.
400037
JH21-63
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 63 тонн предназначен для выполнения операций холодной штамповки.Размер стола 930*520 мм.Закрытая высота 300 мм.Ход ползуна 140 мм.Мощность двигателя 5.5 кВт.
6005.5930*520
JH21-160
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 160 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1170*760 мм.Закрытая высота 400 мм.Ход ползуна 200 мм.Мощность двигателя 15 кВт.
1600151170*760
JH21-200
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 200 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1390*840 мм.Закрытая высота 430 мм.Ход ползуна 250 мм.Мощность двигателя 18.5 кВт.
200018.5 1390*840
JH21-45
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 45 тонн предназначен для выполнения операций холодной штамповки.Размер стола 825х440 мм.Закрытая высота 270 мм.Ход ползуна 120 мм.Мощность двигателя 5.5 кВт.
4505.5825х440
JH21-100
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 100 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1060*640 мм.Закрытая высота 335 мм.Ход ползуна 160 мм.Мощность двигателя 7,5 кВт.
10007.51060*640
JH21-80
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 80 тонн предназначен для выполнения операций холодной штамповки.Размер стола 950*600 мм.Закрытая высота 320 мм.Ход ползуна 160 мм.Мощность двигателя 7.5 кВт.
8007.5950х600
JH21-25
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 25 тонн предназначен для выполнения операций холодной штамповки.Размер стола 720*400 мм.Закрытая высота 250 мм.Ход ползуна 80 мм.Мощность двигателя 3 кВт.
2503
