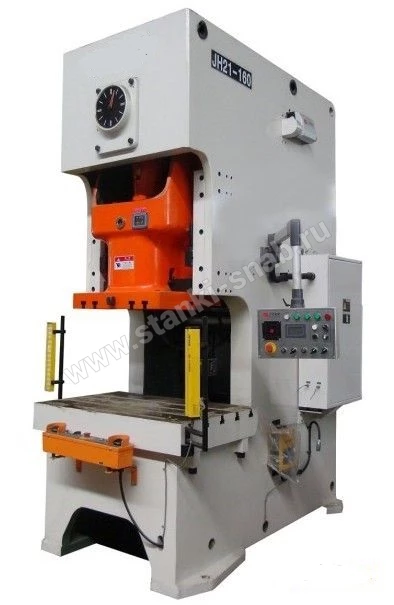

Кривошипный пресс JH21-250 с С-образной рамой

Кривошипный пресс JH21-250 с С-образной рамой Кривошипный пресс JH21-250 с С-образной рамой Кривошипные пресса серии JH21 предназначены для единичной и последовательной штамповки, пробивки, гибки, формовки, а также для интеграции станков в штамповочную линию. Усилия данных станков – 25 -250т. Пресса обладают высоким крутящим моментом, низко шумной… Кривошипный пресс JH21-250 с С-образной рамой RUB
Характеристики
Комплектация
Описание
Усилие пресса номинальное, кН
2500
Размер подштамповой плиты (стола), мм
1500х880
Толщина подштамповой плиты, мм
190
Ход ползуна, мм
220
Размеры ползуна, мм
950х700
Регулировка закрытой высоты, мм
120
Частота непрерывных ходов ползуна, мин-1
20-35
Мощность двигателя, кВт
22
Габариты, мм (Д*Ш*В)
2660х1640х3850
Масса, кг
23200

Стандартная комплектация

  • мокрая муфта по последней технологии;
  • блок защиты от гидравлической перегрузки;
  • автоматическая система смазки;
  • ручная система смазки;
  • цилиндр баланса для пуансона и матрицы;
  • сенсорный экран;
  • указатель угла кривошипа;
  • кулачковый регулятор;
  • двигатель регулировки высоты пуансона;
  • программируемый контроллер;
  • устройство для снятия материала с пуансона;
  • быстроразъёмное подсоединение воздуха;
  • поглощающая подкладка;
  • освещение рабочей зоны;
  • система обдува воздухом;
  • система от проскальзывания;
  • счётчик с предустановкой



Комплектующие на выбор

  •  блок световой защиты
  •  Амортизатор плашки
  •  Инвертер
  •  Автоматический подающий вал
  •  Устройство быстрой смены пресс-формы

Кривошипный пресс JH21-250 с С-образной рамой

Кривошипные пресса серии JH21 предназначены для единичной и последовательной штамповки, пробивки, гибки, формовки, а также для интеграции станков в штамповочную линию.

Усилия данных станков – 25 -250т.

Пресса обладают высоким крутящим моментом, низко шумной муфтой, и тормозом.

Стальная сварная станина обеспечивает жесткость конструкции,и имеет малую деформацию.

Высокоточная трансмиссия и жесткий кривошип обеспечивают прессу высокую эффективность и длительный период эксплуатации.

Безотказность в работе обеспечивается принудительной системой смазки.

Кривошипные пневматические прессы изготовлены в соответствии с следующими стандартами:

  • JB/T 6580-93; “точность открытых прессов”
  • JB/T 6580.1-1998; “общие технические требования к открытым прессам”
  • GB17120-1997; “безопасность и общий технический стандарт прессового оборудования”
  • JB3350-93; “безопасность и общий технические требования механических прессов”.

  © СК «Станкоснаб» –  предлагает купить недорого однокривошипный пресс JH21-250 с С-образной рамой.






Сравнительные характеристики моделей:

МодельУсилиеМощность приводаРазмер стола (ШхД)
JH21-400
Однокривошипный пресс с С-образной рамой используется для работы с лёгкими тонкими материалами для одноразовой или постепенной листовой штамповки, пробивки, гибки, формования, сцепки с элементами рукояток или переходными узлами усилием 400 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1700х950 мм.Ход ползуна 270 мм.Мощность двигателя 37 кВт.
400037
JH21-63
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 63 тонн предназначен для выполнения операций холодной штамповки.Размер стола 930*520 мм.Закрытая высота 300 мм.Ход ползуна 140 мм.Мощность двигателя 5.5 кВт.
6005.5930*520
JH21-125
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 125 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1100*680 мм.Закрытая высота 350 мм.Ход ползуна 180 мм.Мощность двигателя 11 кВт.
1250111100*680
JH21-160
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 160 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1170*760 мм.Закрытая высота 400 мм.Ход ползуна 200 мм.Мощность двигателя 15 кВт.
1600151170*760
JH21-200
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 200 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1390*840 мм.Закрытая высота 430 мм.Ход ползуна 250 мм.Мощность двигателя 18.5 кВт.
200018.5 1390*840
JH21-45
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 45 тонн предназначен для выполнения операций холодной штамповки.Размер стола 825х440 мм.Закрытая высота 270 мм.Ход ползуна 120 мм.Мощность двигателя 5.5 кВт.
4505.5825х440
JH21-100
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 100 тонн предназначен для выполнения операций холодной штамповки.Размер стола 1060*640 мм.Закрытая высота 335 мм.Ход ползуна 160 мм.Мощность двигателя 7,5 кВт.
10007.51060*640
JH21-80
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 80 тонн предназначен для выполнения операций холодной штамповки.Размер стола 950*600 мм.Закрытая высота 320 мм.Ход ползуна 160 мм.Мощность двигателя 7.5 кВт.
8007.5950х600
JH21-25
Однокривошипный открытый пресс простого действия с механизированной регулировкой высоты усилием 25 тонн предназначен для выполнения операций холодной штамповки.Размер стола 720*400 мм.Закрытая высота 250 мм.Ход ползуна 80 мм.Мощность двигателя 3 кВт.
2503
