Листоправильная машина LP6 [6х1000]

Характеристики
Описание
Толщина листа, мм
2-6
Ширина листа, мм
1000
Количество валков
13
Твердость валков
55-60 HRC
Диаметр валков
105
Материал валков
42 CrMo
Скорость правки м/мин
15
Точность правки мм/м2
1
Мощность двигателя кВт
51
Габаритные размеры, мм
3600х2000х2200

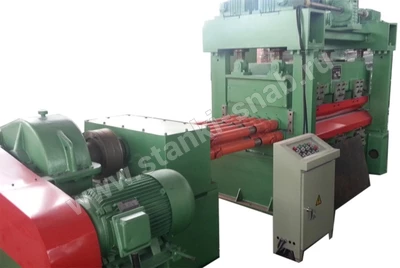

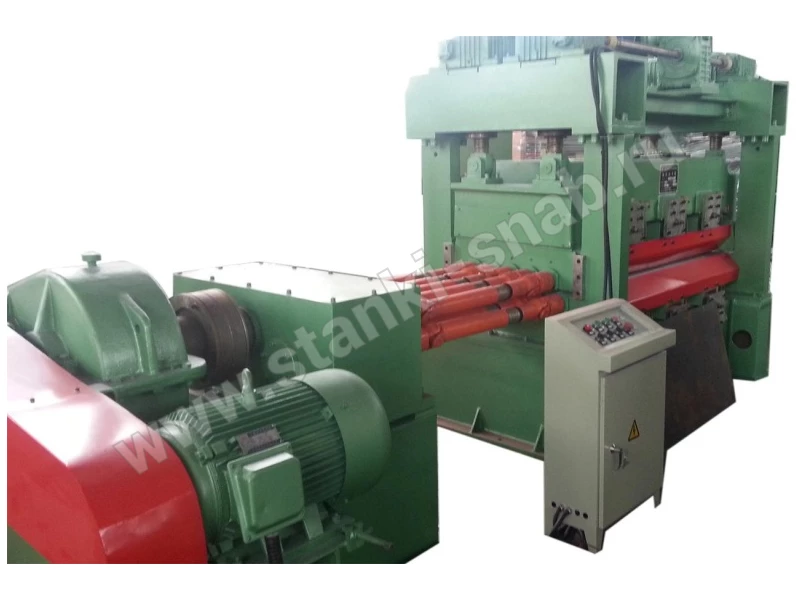

 Листоправильная машина LP6

Данная  модель листоправильная машина LP6 оснащена шестью рядами выравнивающих валков, она является усовершенствованной моделью установки с четырьмя рядами валков.
Листоправ отличается высокой точностью правки листа и плавностью хода.
Листоправильная машина с шестью верхними валками используется для правки алюминиевых листов, листов нержавеющей стали, листовой меди, листовых цветных металлов и других композитных материалов.
Рабочие валки и поддерживающие ролики в этих листоправильных машинах  прошли процесс шлифовки, хромирования и полировки.  Листоправильные станки используются для правки металла при нормальных температурах. Технические требования листоправильного станка зависят от толщины, ширины и точности правки обрабатываемого металла. Данный тип листоправов идеально подходит для выравнивания и исправления неровностей листа будущей заготовки. Предлагаемый листоправильный станок сконструирован и изготовлен для высокопроизводительной работы при достаточно маленьком объёме занимаемой площади. Предлагаемые нашей компанией листоправильные машины способны обрабатывать листовой металл 2-6 мм толщиной и до 1000 мм шириной, со скоростью правки до 15 м/мин, точностью правки до 1мм/м.   Устройство листоправильных станков  предлагаемых корпорацией  Станкоснаб :Силовая часть состоит из базы, стальной литой рамы, корпуса нижнего подшипника, корпуса подшипника скольжения, 13 валков твердостью 55-60HRC (упрочнение 2-3мм), верхней поддерживающей рамы, поперечины,  три группы верхних и нижних поддерживающих роликов твёрдостью 45-50HRC, устройства подъёма и опускания валков, электродвигателя мощностью 51KW  и автоматической централизованной системы смазки. Все детали стальной литой рамы рассчитаны на высокие нагрузки и не подвержены деформации из-за отсутствия внутренних напряжений. Листоправы подобного класса позволяют работать с материалами с пределом текучести до  500MPа (51 кгс/мм2). Комплектация возможна с принимающими и подающими рольгангами.

Принцип работы предлагаемого листоправильного станка :

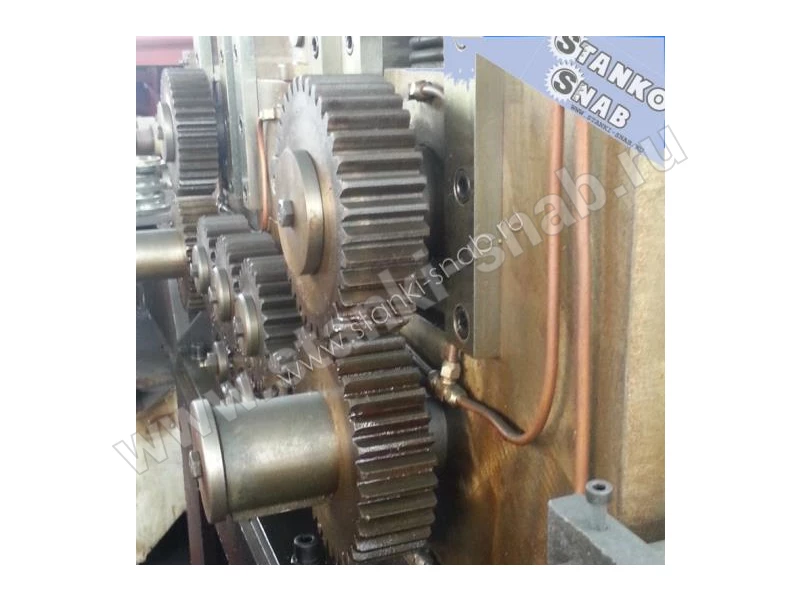

Делитель усилия соединен с каждым валком через универсальный шарнир, нижние и верхние валки вращаются с одинаковой линейной скоростью для уменьшения трения с пластиной, что положительно влияет на качество правки листа. Каждый валок поддерживается тремя парами роликов, которые могут перемещаться в двух направлениях для улучшения выравнивания листа. Подшипники поддерживающих роликов защищены от попадания внутрь окисла металла и шлака. Высокое усилие и крутящий момент достигается благодаря червячному редуктору. Доступна ручная микро-подстройка; суммарное усилие отображается на специальной шкале. Упрочнение валков и роликов на большую глубину – продлевает их срок службы. В целях обеспечения безопасности персонала, и в целях избегания несчастных случаев на станке имеются кнопки «аварийная остановка», которые мгновенно останавливают работу станка.

Подробнее ..

© СК «Станкоснаб» –  предлагает купить недорого  листоправильную машину LP6 [6х1000]



Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельТолщина листаШирина листаМощность привода
LP4 [10-40x2000]
Ⅰ. Характеристики производительности оборудования: 1. Листоправильная машина, предлагаемая компанией "СК "Станкоснаб" это станок высокой мощности. Валки изготовлены из стали – 40Х, Все валки поверхностно упрочнены н...
402000220
LP4 [20x2000]
Листоправильные станки используются для правки металла при нормальных температурах. Технические требования листоправильного станка зависят от толщины, ширины и точности правки обрабатываемого металла. Данный тип с
20200090
СКМЗ
Индустрия обработки листового металла не может полноценно функционировать без листоправильной машины, которая обрабатывает заготовку в холодном состоянии. Технические требования листоправильной машины зависят от
242700
