Вальцы четырехвалковые гидравлические модели AHS 25

Характеристики
Описание
Рабочая длина, мм
2600
Максимальная толщина при гибке, мм
6-60
Максимальная толщина при подгибке, мм
4-50
Диаметр верхнего валка, мм
190-540
Диаметр нижнего валка, мм
170-510
Диаметр боковых валков, мм
150-440
Мощность двигателя, кВт
3-55
Габаритные размеры, мм
4542-6169x1254-2925x1380-3000
Вес, кг
3600-36000



  Четырехвалковые гидравлические листогибочные вальцы   производства «Akyapak»  загибают   металлический лист по тлщине от 2 до 200 мм и по ширине от 1000 мм до 12000 мм.

 Корпус вальцев изготовлен из стали (St-52). Все комплектующие отличаются высоким уровнем качества.

Листогибочные валковые машины  под заказ  комплектуются  графической системой управления на выбор NC или CNC.
Предусмотрена   аварийная блокировка всего механизма,  на случай какой-либо аварии.  Аварийная кнопка находится с двух сторон лицевой части машины и  дублируется на панели управления.  Наличие  функции моментальной блокировки очень важно для системы безопасности труда.
 Поддержка листа, расположенные сбоку и в центре  предохраняют заготовку от деформации. Поворотные направляющие пользуются в работе принципом рычагового плеча, за счет  которого металл гнется с огромной силой. Значит, предварительная гибка проходит достаточно продуктивно.

Базовый комплект  листогибочных гидравлических вальцев  Akyapak AHS

– Индукционно закаленные валки.
– оснастка для конической гибки.
– Корпус станка выполнен из высокопрочной стали

– Боковые валки снабжены цифровым экраном.
– Панель управления находится отдельно.
– Все валки снабжены подшипниками.
– Управление  производится на двух скоростях.
–  Поднимающийся верхний вал снабжен откидной опорой, что  контролируется   с панели управления.

За счет ее функциональности металл различных форм легко можно снять с машины.
– Соблюдены все нормы безопасности труда.
– Благодаря гидравлическому мотору и планетарной коробки передач запускаются валки, расположенные в центре.

Комплектация  под заказ  гидравлических листогибочных вальцев Akyapak AHS

– Для  заготовок крупного диаметра   поддержки сбоку и в центре.
– Плавное переключение скоростного режима движения валов.
– система графики CNC.
– система воспроизведения NC.
– Стол для подачи  листа.

– Наличие калибровки.
– Система охлаждения масла.



 Модель

Рабочая
длина

Макс.
толщина

Подгибка


Верхнего
валка


Нижнего
валка


Боковых
валков

Мощность
двигателя

Общая
ДхВхШ

Общий
вес



mm

mm

mm

mm

mm

mm

kw

mm

kg

AHS 25/04

2600

6

4

190

170

150

3

4542x1254x1380

3600

AHS 25/06

2600

8

6

210

190

170

7.5

4642x1300x1390

4600

AHS 25/08

2600

10

8

230

210

190

7.5

4642x1300x1390

5560

AHS 25/10

2600

13

10

270

250

210

11

5022x1438x1520

7200

AHS 25/13

2600

16

13

300

270

210

11

5032x1489x1730

8110

AHS 25/16

2600

20

16

330

300

240

15

5085x1611x1840

10800

AHS 25/20

2600

25

20

360

330

250

18.5

5042x1677x1900

11800

AHS 25/25

2600

30

25

390

360

300

22

5241x1983x2100

15800

AHS 25/30

2600

40

30

430

390

330

30

5561x2117x2200

22300

AHS 25/35

2600

45

35

460

420

360

30

5770x2585x2300

28500

AHS 25/40

2600

50

40

510

460

390

45

5770x2585x2300

31000

AHS 25/50

2600

60

50

540

510

440

55

6169x2925x3000

36000

 Если вы хотите купить недорого четырехвалковые гидравлические вальцы AHS 25, обращайтесь в ООО СК «Станкоснаб»

© СК «Станкоснаб» –  продажа Четырехвалковых гидравлических вальцов  AHS 25 по низким ценам.



Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельТолщина листаШирина листаМощность привода
AHS 60/36-45
Четырехвалковые гидравлические листогибочные вальцы рабочей длинной 6100 мм загибают металлический лист максимально при гибке 45 мм и при подгибке 36 мм. с мощностью двигателя 55 кВт.
45610055
AHS 60/20-25
Четырехвалковые гидравлические листогибочные вальцы рабочей длинной 6100 мм загибают металлический лист максимально при гибке 25 мм и при подгибке 20 мм. с мощностью двигателя 37 кВт.
25610037
AHS 60/08-10
Четырехвалковые гидравлические листогибочные вальцы рабочей длинной 6100 мм загибают металлический лист максимально при гибке 10 мм и при подгибке 8 мм. с мощностью двигателя 11 кВт.
10610011
AHS 40
Четырехвалковые гидравлические листогибочные вальцы рабочей длинной 4100 мм загибают металлический лист максимально при гибке 6-35 мм и при подгибке 4-28 мм. с мощностью двигателя 7,5-37 кВт.
20410018.5

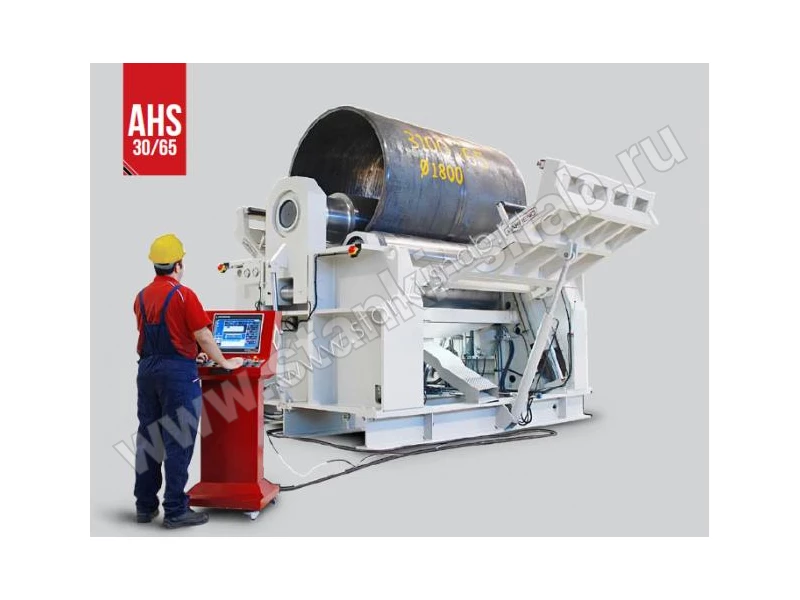

AHS 30
Четырехвалковые гидравлические листогибочные вальцы рабочей длинной 3100 мм загибают металлический лист максимально при гибке 6-50 мм и при подгибке 4-40 мм. с мощностью двигателя 7,5-55 кВт.
16310011
AHS 20
Четырехвалковые гидравлические листогибочные вальцы рабочей длинной 2100 мм загибают металлический лист максимально при гибке 6-70 мм и при подгибке 4-60 мм. с мощностью двигателя 2,2-55 кВт.
16210011
