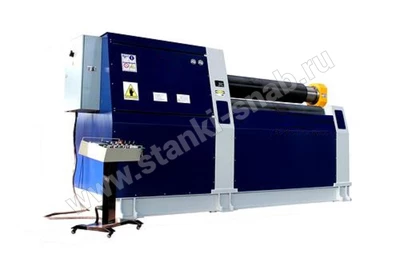

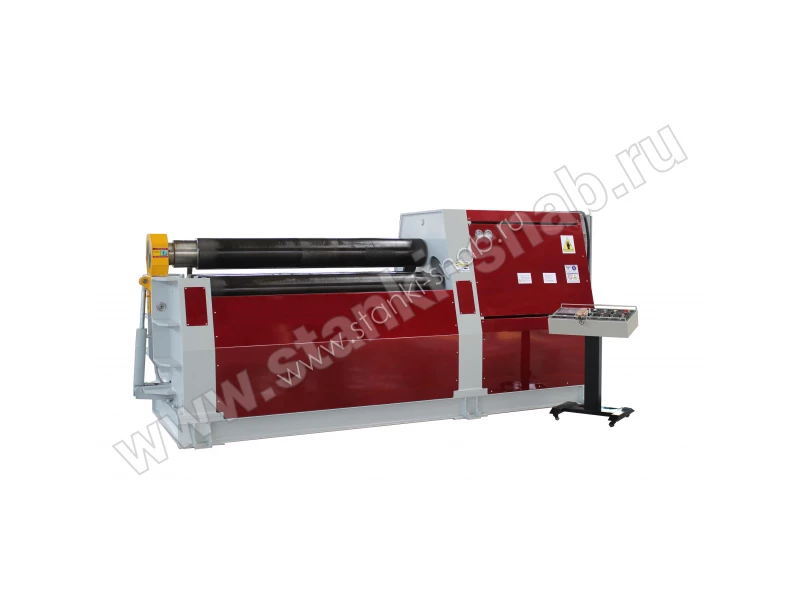

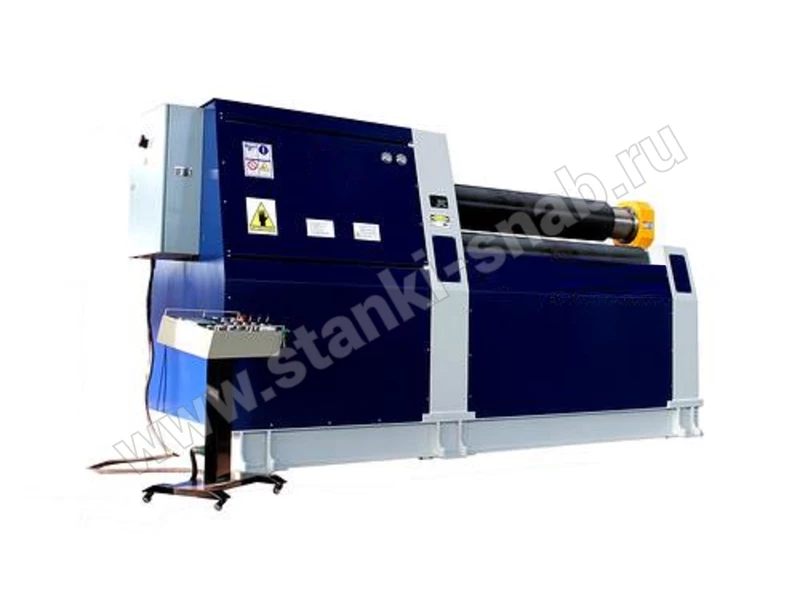

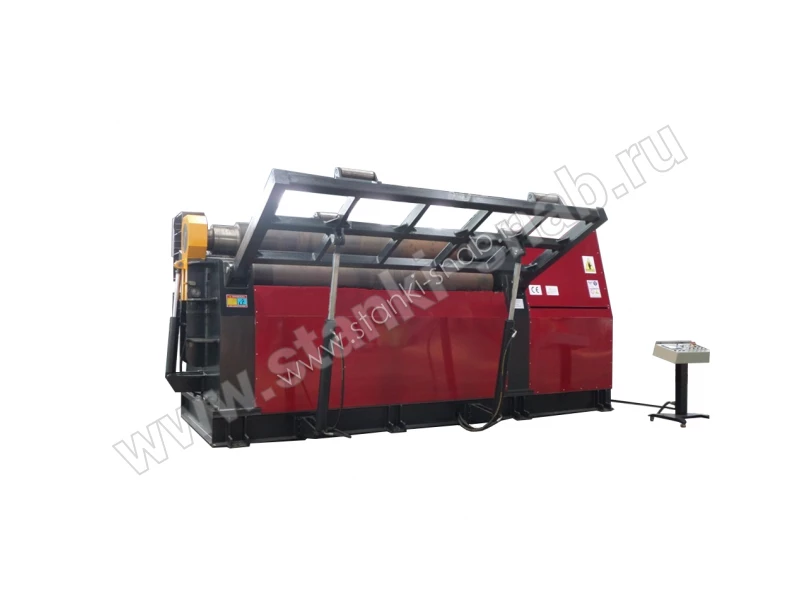

Вальцы четырехвалковые гидравлические серии 4-BM [3000mm]

Характеристики
Комплектация
Описание
Рабочая длина, мм
3000
Максимальная толщина при гибке, мм
16-60
Максимальная толщина при подгибке, мм
13-48
Диаметр верхнего валка, мм
360-660
Диаметр нижнего валка, мм
340-640
Диаметр боковых валков, мм
280-580
Мощность двигателя, кВт
15-75

Опционально возможна поставка:

  •  система ЧПУ осями и поддержками станка;
  •  блоки центральной и боковой поддержек для гибки тонколистового металла на большой диаметр;
  •  валки с шлифованной поверхностью (для гибки мягких металлов и сплавов);
  •  устройство конической гибки.

Желающие купить вальцы четырехвалковые гидравлические серии 4-BM [3000mm]  по доступной цене, а так же с возможностью доставки, могут удовлетворить потребность, обратившись в СК Станкоснаб. Здесь вам  предоставят подробные технические  характеристики станков, которые Вас интересуют.

Краткое описание станка

Основным назначением данного оборудования является гибка листов металла в цилиндрические и конусовидные обечайки. Закаленные валки отличаются высокой прочностью, т.к. в процессе изготовления они подвергаются термической обработке.

Важными функциональными узлами станка являются:

  • Переносная  панель оператора;
  • защитная система от чрезмерных нагрузок;
  • устройство цифровой индикации ( ЧПУ — опция);
  • сваренная стальная рама повышенной прочности;
  • гидравлическая откидная панель верхнего валка для удобства вытаскивания полученных изделий.

Переносная панель оператора  упрощает управление станком во время работы. К тому же она  полностью контролирует перемещение центрального и боковых валков.

Управление каждым валком происходит независимо. Планетарный редуктор и гидравлический мотор  приводит во вращение верхний валок. Боковые валки перемещаются с помощью  гидравлических цилиндров.

На сайте размещена информация и о других моделях станков из представленной серии.

Цена всех аппаратов зависит от их функциональных возможностей и технических параметров.

В СК Станкоснаб можно всегда найти необходимое оборудование высокого качества с гарантированно длительным периодом эксплуатации.

Принцип работы 4-х валкового станка.

1. Верхний центральный валок закреплён на сварной конструкции станка, нижний центральный валок, управляясь гидроцилиндром, надежно прижимает рабочий лист к верхнему валку.
2. Верхние валки приводятся в движение гидроцилиндрами через планетарную коробку передач напрямую.
3. Пара боковых валков управляются при помощи гидравлических поршней.
4. Боковые валки двигаются по направляющим обеспечивая оптимальную скорость и максимальную плоскостность листа, а также выполняя эффективную подгибку.
5. Все валки закреплены на специально сконструированных сферических роликовых подшипниках. Внутри подшипники имеют смазку для продолжительной работы.
6. Контроль синхронизации и баланс вальцевания контролируются электро-гидравлическими приводами с помощью УЦИ (опция ЧПУ)
7. Движения нижнего центрального валка и боковых валков управляются с панели оператора.
8. Различные техники изгиба валков применяются в зависимости от толщины и задач гиба рабочего материала.

Преимущества:
 — Специальный гидравлический механизм открытия (доступности) сбоку верхнего валка, для удобного съёма цилиндрических, конических обечаек.
 — Удобство управления станком с панели управления оператора.
 — Современное УЦИ (опция ЧПУ)
 — Система защиты от чрезмерной перегрузки в стандартной комплектации.
 — Станина имеет тяжелую стальную, сварную несущую раму, термо-обработанную для снятия напряжений.
 — Валки с высокой прочностью на разрыв, закаленные, температурно-обработанные.
 — Панель управления оператора установлена на мобильную платформу что позволяет удобно двигать её вокруг станка во время работы.

Гидравлика: YUKEN / Japan
Система безопасности: аварийная кнопка установлена
на передвижной панели
Электро части: Siemens
Контроллер: Omron/Japan
Двигатель: Siemens

© СК «Станкоснаб» –   предлагает купить недорого вальцы четырехвалковые гидравлические серии 4-BM [3000mm].

Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельТолщина листаШирина листа
4-BM [2500mm]
Вальцы четырехвалковые гидравлические рабочей длинной 2500 мм. предназначены для получения цилиндрических и конических изделий методом гибки листового металла. Максимальная толщина при гибке 12-60 мм.Максимальная толщина при подгибке 10-48 мм. Мощность двигателя 11-55 кВт.
1025
4-BM [2000mm]
Вальцы четырехвалковые гидравлические рабочей длинной 2000 мм. предназначены для получения цилиндрических и конических изделий методом гибки листового металла. Максимальная толщина при гибке 10-20 мм.Максимальная толщина при подгибке 8-16 мм. Мощность двигателя 7,5-11 кВт.
102000
