Листогиб ручной с сегментными ножами

Характеристики
Описание
Максимальная длина листа, мм
1000
Максимальная толщина листа, мм
1,5
Наименьший радиус гибки, мм
2,5
Максимальный угол гибки
0-135 0
Габаритные размеры, мм
1510х1000х1200
Масса, кг
300

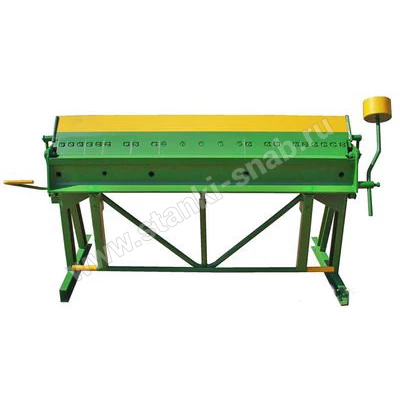

Листогиб ручной с сегментными ножами

Листогиб ручной предназначен для гибки листового материала  sB  не более 50 кгс/мм2. Листогиб состоит из опорной балки, гибочной балки, прижимной балки с сегментными ножами , опор. Прижимная балка с сегментными ножами расположена под наклоном. Прижим осуществляется ручкой через эксцентрик и тяг регулируемых. Прижимная балка имеет возможность перемещения в горизонтальной плоскости за счет осей — эксцентриков, на которых имеются метки. Гибка осуществляется вручную гибочной балкой при помощи ручки. В осях гибочной балки предусмотрены пресс-масленки. Для облегчения гибки на гибочной балке предусмотрен противовес. Листогиб позволяет изготовление изделий коробчатой формы высотой до 25 мм. Ширина рабочей части для гибки изделий коробчатой формы определяется набором сменных ножей.

Изготовление листогибов с другими параметрами по тех. заданию заказчика

© СК «Станкоснаб» –  предлагает купить недорого листогиб ручной с сегментными ножами.


Таблица с моделями НГ а
Модель Параметры Глубина зева, мм Ход заднего упора, мм Частота хода ножа в минуту Мощность главного двигателя, кВт Габариты, мм Масса, кг
НГ3416 4X2000 100 600 0.5-1° 30' ≥20 5.5 2600*1525*1650 4000
НГ3416.01 4Х2500 100 600 0.5-1° 30' ≥18 7.5 3100*1625*1850 4500
НГ3416.02 4Х3200 100 600 0.5-1° 30' ≥15 7.5 3650*1650*1880 5800
НГ3416.03 4Х4000 100 600 0.5-1° 30' ≥12 7.5 4660*1680*1975 7500
НГ3418.01 6Х2500 100 600 0.5-1° 30' ≥14 7.5 3100*1725*1950 5200
НГ3418.02 6Х3200 100 600 0.5-1° 30' ≥10 7.5 3830*1750*1980 6200
НГ3418.03 6Х4000 100 600 0.5-1° 30' ≥10 7.5 4660*1780*2075 8100
НГ3418.04 6Х5000 100 800 0.5-1° 30' ≥8 11 5700*1850*2180 12500
НГ3418.05 6Х6000 100 800 0.5-1° 30' ≥7 15 6700*1890*2380 16800
НГ3418.07 6Х8000 100 1000 0.5-1° 30' ≥5 18.5 8800*2200*2600 36000
НГ3419.01 8Х2500 100 600 0.5-1° 30' ≥14 11 3100*1725*1960 5400
НГ3419.02 8Х3200 100 600 0.5-1° 30' ≥10 11 3850*1750*1980 6500
НГ3419.03 8Х4000 100 600 0.5-1° 30' ≥10 11 4680*1850*2075 8800
НГ3419.04 8Х5000 100 800 0.5-1° 30' ≥8 15 5800*1850*2180 13500
НГ3419.05 8Х6000 100 800 0.5-1° 30' ≥7 15 6800*2100*2450 20000
НГ3420.01 10Х2500 100 600 0.5-2° ≥11 15 3195*1800*2210 7300
НГ3420.02 10Х3200 100 600 0.5-2° ≥10 15 3900*1800*2240 9200
НГ3420.03 10Х4000 100 600 0.5-2° ≥7 15 4700*1930*2250 11000
НГ3420.04 10Х5000 100 800 0.5-2° ≥8 18.5 5800*2250*2500 17000
НГ3420.05 10Х6000 100 1000 0.5-2° ≥7 22 6800*2450*2700 24000
НГ3420.06 10Х7000 100 1000 0.5-2° ≥6 30 7800*2500*2800 36000
НГ3420.07 10Х8000 100 1000 0.5-2° ≥6 30 8800*2600*2900 43000
НГ3121.01 12Х2500 100 600 0.5-3° ≥11 15 3200*1800*2210 7500
НГ3221.02 12Х3200 100 800 0.5-3° ≥10 15 3900*1800*2240* 9800
НГ3221.03 12Х4000 100 800 0.5-3° ≥8 18.5 4800*1980*2450 13000
НГ3221.04 12Х5000 100 800 0.5-3° ≥8 18.5 5800*2250*2600 18000
НГ3221.05 12Х6000 100 800 0.5-3° ≥7 30 6800*2500*2800 25000
НГ3222.01 16Х2500 100 800 0.5-3° ≥8 18.5 3250*2100*2450 9200
НГ3222.02 16Х3200 100 800 0.5-3° ≥7 22 3950*1880*2450 13500
НГ3222.03 16Х4000 100 800 0.5-3° ≥5 30 4750*1950*2590 15500
НГ3222.04 16Х5000 100 800 0.5-3° ≥8 30 5700*2250*2850 24000
НГ3222.05 16Х6000 100 1000 0.5-3° ≥7 37 6800*2450*3000 34000
НГ3223.01 20Х2500 100 800 0.5-3.5° ≥6 30 3250*1900*2450 11500
НГ3223.02 20Х3200 100 800 0.5-3.5° ≥5 30 4150*2100*2680 16000
НГ3223.03 20Х4000 100 800 0.5-3.5° ≥5 30 4850*2200*2780 20500
НГ3223.04 20Х5000 100 800 0.5-3.5° ≥5 37 5700*2350*2950 30000
НГ3223.05 20Х6000 100 1000 0.5-3.5° ≥5 45 6800*2450*3150 43000
НГ3224.01 25Х2500 100 800 0.5-3.5° ≥5 37 3450*2000*2700 15200
НГ3224.02 25Х3200 100 800 0.5-3.5° ≥5 37 4150*1890*2780 22000
НГ3224.03 25Х4000 100 800 0.5-3.5° ≥5 45 4850*2400*2900 25500
НГ3224.04 25Х5000 100 800 0.5-3.5° ≥5 45 5800*2500*3150 38000
НГ3224.05 25Х6000 100 1000 0.5-3.5° ≥5 55 6900*2600*3400 50000
НГ3225.01 32Х2500 100 1000 0.5-3.5° ≥4 45 3480*2200*2800 22000
НГ3225.02 32Х3200 100 1000 0.5-3.5° ≥4 45 4200*2200*3000 28000

Сравнительные характеристики моделей:

МодельТолщина листаШирина листа
Tapco MAX 20
Станок предназначен для гибки и резки листового металла длинной листа 2200-4400 мм., максимальная толщиной листа 0,7 мм.Изготавливается из лёгких анодированных сплавов и закалённой стали, которые обеспечивают максимум мощности, прочности и мобильности.
0.72200
Tapco PRO-14
Ручной листогибочный станок с глубиной подачи 380 мм предназначен для работы с небольшими листами из алюминия, обычной или оцинкованной стали. Конструкция данной модели не предусматривает установку транспортировочных колес. Материалы ,из которых изготовлен станок - алюминий и сталь, дают возможность использовать инструмент непосредственно на строительных площадках.
0.553200
Tapco SuperMax
Станок предназначен для изготовления конструкций (элементов кровли, вентиляционных коробов, сайдинга) из листового металла путем его гибки. Предлагаемый станок способен гнуть стальной лист до 1 мм толщиной, а алюминиевый — до 1,5 мм. В зависимости от модификации, данный аппарат может обрабатывать заготовку длиной 2,6-4,4 метра.
12600
Листогиб с роликовым резаком (ЛР)
Применить ручной листогиб можно в самых различных областях жизнедеятельности человека:изготавливать на местах выполнения монтажных работ доборные элементы кровли, а также для наружной отделки зданий с различными ви...
1.52500
Листогиб ручной - max угол гиба 135 градусов ЛР
Листогиб ручной - max угол гиба 135 градусов (ЛР) предназначен для гибки листового материала с пределом прочности не более 50 кгс/мм2.Листогиб состоит из опорной балки, гибочной балки, прижимной балки, опор. Прижимная балка р...
1.52500
Листогиб ручной - max угол гиба 90 градусов ЛР-2
Листогиб ручной - max угол гиба 90 градусов (ЛР) предназначен для гибки листового материала с пределом прочности не более 50 кгс/мм2.Листогиб состоит из основания, прижимной балки, гибочной балки. Прижим заготовки осуществя...
1.52500
Листогиб ручной ЛРН
Листогиб ручной предназначен для гибки листового материала с σв не более 50 кГс/мм2. По желанию заказчика может комплектоваться задним упором.Технические характеристики листогиба ручного ЛРН Наименование параметра1...
1.52500
