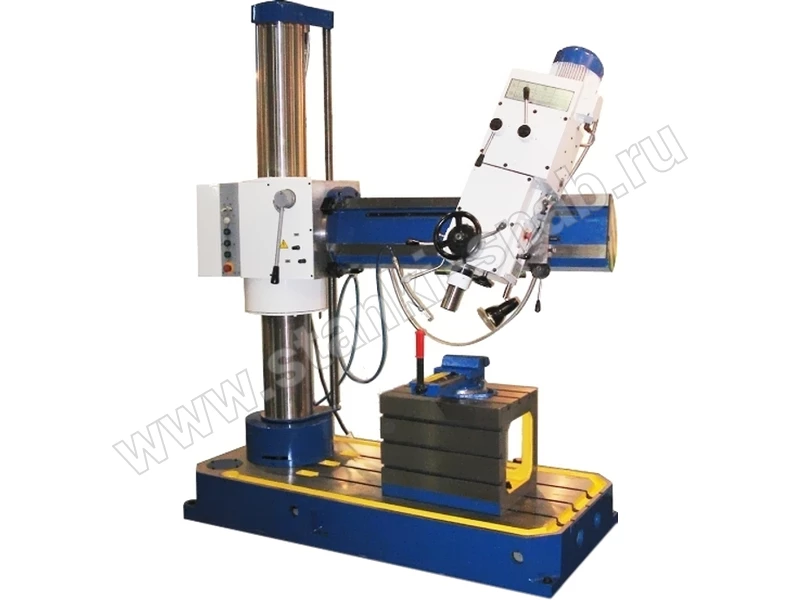

Радиально сверлильный станок ГС545

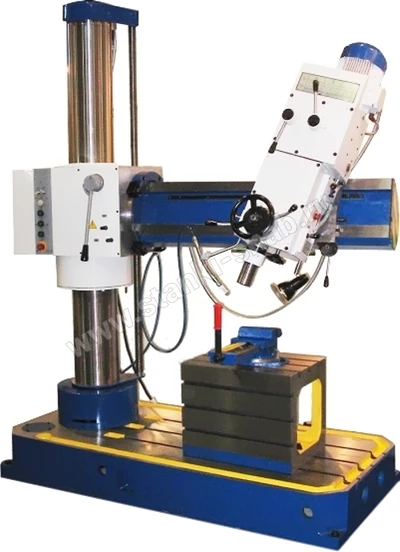

Радиально сверлильный станок ГС545
Наша компания ООО «Станкостроительная корпорация «Станкоснаб» поставляет оборудование в любую точку России. Наши высококвалифицированные специалисты подберут Вам те станки, которые Вы хотите купить, и предложат выгодную для Вас цену с доставкой.
На радиально-сверлильном станке ГС545 можно обрабатывать как мелкие, так и крупные детали. Модель ГС545 имеет очень широкие возможности, обеспеченные оригинальностью конструкции. Основными элементы радиально-сверлильного станка ГС545 являются: основание с установленной на нем колонной, рукав, каретка, сверлильная головка. Сверлильная головка поворачивается на рукаве в ту или другую сторону от вертикали на 45⁰. Отверстия диаметром до 45мм можно сверлить в любой плоскости и под любыми углами. Рабочий инструмент из шпинделя при необходимости замены выталкивается кулачковым механизмом. Шпиндель имеет 4 рабочих подачи от 0,056 до 0,32 мм/об и реверс, используемый при нарезании резьбы. В стальной заготовке можно нарезать резьбу-М24.От перегрузок установлена предохранительная муфта, настроенная на крутящий момент 180 Нм. Подъем или опускание рукава по колонне выполняется электродвигателем через коническую передачу на винт. Вращение винта в гайке корпуса рукава в ту или другую сторону обеспечивает его установку в рабочее положение. Фиксирование рабочего положения рукава и сверлильной головки осуществляется рычагами вручную. Для сверления отверстий в мелких деталях на основание устанавливается коробчатый стол с тисами.
Станок состоит из следующих основных узлов: плиты, колонны, корпуса, рукава. сверлильной головки. устройства охлаждения и электрооборудования.Колонна крепится к плите неподвижно.
Расположение составных частей
- I — Основание
- II - Колонна
- III - Электрооборудование
- IV — Корпус
- V - Рукав
- VI - Сверлильная головка
- VII — Светильник
- VIII — Охлаждение
Перечень органов управления
- Толкатель конечного выключателя "ВВЕРХ"
- Рукоятка зажима-разжима корпуса на колонне
- Рукоятки переключения скоростей шпинделя
- Рукоятки переключения скоростей шпинделя
- Рукоятка переключения механической подачи шпинделя
- Хвостовик ручного поворота сверлильной головки
- Рукоятка зажима-разжима каретки
- Рукоятка включения вращения и реверса шпинделя
- Маховик точной подачи шпинделя вручную
- Маховик перемещения сверлильной головки по направляющей рукава
- Рукоятки включения механической или ручной подачи шпинделя
- Кнопка включения упора лимба
- Рукоятка Фиксации лимба
- Кнопка блокировки выбивного устройства
- Хвостовик ручного поворота рукава
- Хвостовик ручного перемещения рукава по колонне
- Толкатель конечного выключателя "ВНИЗ"
- Кнопка "АВАРИЙНЫЙ СТОП"
- Кнопка включения перемещения рукава "ВНИЗ"
- Кнопка включения перемещения рукава "ВВЕРХ"
- Кнопка "ВКЛЮЧЕНИЕ ЭЛЕКТРОСХЕМЫ"
- Рукоятка вводного выключателя
- Место подвода электропитания
- Узел заземления
- Выключатель подачи СОЖ
- Сигнальная лампочка
Корпус по колонне перемещается во втулках скольжения, поворот корпуса на колонне осуществляется в подшипниках качения. В корпусе расположены механизмы подъема рукава (ручной и механизированный), поворота рукава вокруг его горизонтальной оси, зажима корпуса на колонне и шкаф электрооборудования.
Рукав представляет собой сварную жесткую конструкцию со стальными калеными направляющими. Сверлильная головка перемещается по направляющим рукава на опорах качения и состоит из следующих узлов: каретки, механизма поворота сверлильной головки вокруг ее горизонтальной оси, электропривода и коробки скоростей, шпинделя и механизма подачи шпинделя, предохраняющих устройств по крутящему моменту и осевой силе.
При необходимости обработки отверстий в ограниченном пространстве имеется возможность устанавливать сверлильную головку непосредственно на корпус (без рукава), сохраняя при этом ее поворот вокруг горизонтальной оси. Плита при этом может сниматься, а колонна станка крепится по месту. Обработку мелких деталей рекомендуется производить на коробчатом столе, установленном на плите станка.
Для обработки крупногабаритных деталей вне рабочей поверхности плиты станок должен быть выставлен по уровню с помощью винтовых опор. Обслуживание станка не требует высокой квалификации.
Все органы управления станком расположены в удобной для оператора зоне и имеют соответствующие символы и надписи. Усилия на маховиках рукоятках управления незначительные.
Комплект поставки. Со станком поставляется набор принадлежностей, необходимых для работы на станке. В него входят: переходные втулки с конусом Морзе, сверлильный патрон, ключи и рукоятка поворота рукава и сверлильной головки, шприц для смазки узлов станка. Дополнительно могут быть поставлены тиски и коробчатый стол.
