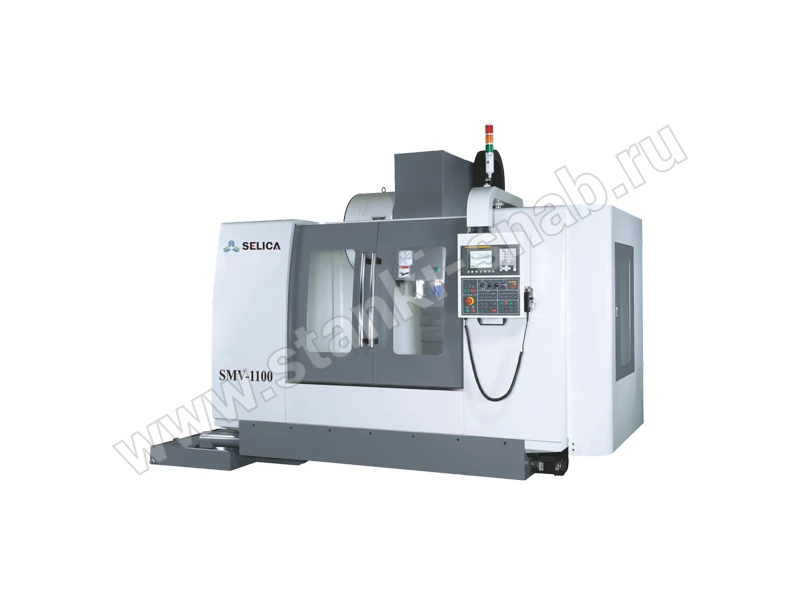

Вертикальный фрезерный обрабатывающий центр SMV-1100

Вертикальный фрезерный обрабатывающий центр SMV-1100

Обрабатывающий центр с вертикальным шпинделем размер стола 1250х650 мм.предназначен для комплексной обработки современным режущим инструментом с высокой скоростью и точностью.Расстояние от торца шпинделя до центра стола 120-720 мм. Максимальная частота вращения шпинделя 8000 об/мин. Мощность электродвигателя 7,5/11 кВт
Цена по запросу
по запросу
Характеристики
Комплектация
Описание
Стоимость доставки
Размер рабочего стола, мм
1250х650
Перемещение по оси Х, мм
1100
Перемещение по оси Y, мм
600
Перемещение по оси Z, мм
600
Расстояние от торца шпинделя до центра стола, мм
120-720
Быстрые перемещения по осям X/Y/Z, м/мин
18/18/15
Величина подачи при обработке, мм/мин
1-10000
Мощность двигателей по осям X/Y/Z (FANUC), кВт
2,5
Мощность двигателей по осям X/Y/Z (MITSUBISHI), кВт
3,5
Тип магазина
Карусельный
Максимальная нагрузка на стол, кг
880
Крепежные пазы на рабочем столе (ширина/кол-во/расстояние между пазами), мм
5х18х125
Максимальная частота вращения шпинделя, об/мин
8000
Тип привода
Ременной
Тип системы охлаждения
масляный
Тип конуса шпинделя
ВТ40
Количество позиций в инструментальном магазине
16
Максимальный диаметр инструмента, мм
100/180
Максимальная длина инструмента, мм
300
Максимальный вес инструмента, кг
7
Тип выбора инструмента
Фиксированный
Потребляемая мощность, КВА
20
Мощность электродвигателя, кВт
7,5/11
Габаритные размеры, мм
3430х2560х2870
Масса станка, кг
7500

Стандартная комплектация

  • Блок масляного охлаждения шпинделя
  • Полная защита от разбрызгивания
  • Блок СОЖ
  • Блок охлаждения для электрошкафа
  • Автоматическая система отключения
  • Автоматическая система смазки
  • Система обдува через шпиндель
  • Блок освещения рабочей зоны
  • Предупредительный световой сигнал
  • Инструментальный ящик
  • Устройство автоматической смены инструмента карусельного типа, 16 инструментов
  • Система жёсткого нарезания резьбы
  • Конвейер удаления стружки шнекового типа
  • RS-232 интерфейс
  • Руководства оператора

Опционально:

  • 4-я ось;
  • Поворотный стол с ЧПУ
  • Шпиндель 10000 об/мин
  • Шпиндель 12000 об/мин
  • Устройство автоматической смены инструмента с поворотной рукой, 24 инструмента
  • Конвейер удаления стружки цепного типа
  • Маслоотделитель ременного типа
  • ZF коробка скоростей
  • Блок разбрызгивания СОЖ сзади
  • Трансформатор
  • Кольцо разбрызгивания СОЖ шпинделя



За дополнительную плату может быть доукомплектован

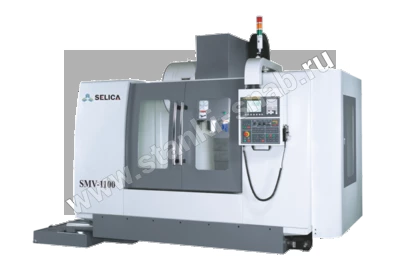

Вертикальный фрезерный обрабатывающий центр SMV-1100



 Особо жёсткая конструкция станка. Крупногабаритная колонна. Увеличенная ширина на основании колонны и коробчатый тип станины значительно усиливают жёсткость и стабильность обработки. Коробчатые направляющие по трём осям индукционно закалены. Широкие направляющие и ширина направляющих при перемещении на низких скоростях обеспечивают высокую стабильность .Основа станины изготовлена из высококачественного чугуна Механит со специально разработанными усиленными рёбрами. Такая конструкция сокращает возможные деформации до минимальных значений. Шпиндель с прямым приводом: 10000 / 12000 / 15000 об/мин

© СК «Станкоснаб» –  предлагает купить недорого вертикальный фрезерный обрабатывающий центр  SMV-1100.

Считаем...
Сравнительные характеристики моделей:
НаименованиеМодельРазмер стола (ШхД)Мощность привода
Вертикальный фрезерный обрабатывающий центр SHV-1300 SHV-1300 1300х7507.5
Вертикальный фрезерный обрабатывающий центр SMV-1800 SMV-1800 2000х85015
Вертикальный фрезерный обрабатывающий центр SMV-1600 SMV-1600 1800х85015
Вертикальный фрезерный обрабатывающий центр SMV-1400 SMV-1400 1550х70011
Вертикальный фрезерный обрабатывающий центр SMV-1300 SMV-1300 1450х65011
Вертикальный фрезерный обрабатывающий центр SMV-1200 SMV-1200 1350х70011
Вертикальный фрезерный обрабатывающий центр SHV-2000 SHV-2000 2050х90015
Вертикальный фрезерный обрабатывающий центр SHV-1800 SHV-1800 1850х90011
Вертикальный фрезерный обрабатывающий центр SHV-1600 SHV-1600 1650х75011
Вертикальный фрезерный обрабатывающий центр SHV-1500 SHV-1020 1500х7507.5
Вертикальный фрезерный обрабатывающий центр SHV-1020 SHV-1020 1190х5507.5
Вертикальный фрезерный обрабатывающий центр SHV-850 SHV-850 1020х5507.5
Вертикальный фрезерный обрабатывающий центр SHV-800 SHV-800 900х5005.5
Вертикальный фрезерный обрабатывающий центр SHV-710 SHV-710 760х4205.5
Вертикальный фрезерный обрабатывающий центр SHV-550А SHV-550А 600x4005.5
